諧振點測試：電源與射頻工程師的"隱形難題"
在電源設計和射頻調試中，以下場景幾乎每天都在發生：
場景一：高頻變壓器盲區
設計了一款開關電源用高頻變壓器，但不知道其自諧振頻率(SRF)具體位置。若工作頻率過于接近SRF，寄生電容與電感形成并聯諧振，會導致效率驟降、發熱異常甚至損壞器件。
場景二：濾波器調諧困境
LC濾波器設計完成后，需驗證實際諧振頻率是否與仿真值一致。傳統方法需要逐點掃頻，手動記錄每個頻率點的阻抗數據，再繪制曲線尋找峰值。
場景三：電感線圈批量測試
生產環節需要對射頻電感、天線線圈進行諧振點篩選，傳統手動測試面對批量任務效率低下。
傳統測試方法的三大痛點
1.設備繁瑣：需準備獨立信號源、示波器、探頭、記錄工具
2.操作低效：從低頻逐點手動調頻，每個頻點記錄一次數據
3.誤差風險：人工讀數與記錄易出錯，結果一致性差
有沒有更高效的解決方案？
方案一：一鍵自動掃頻——30MHz內諧振點快速定位
致遠儀器ZUS5054示波器內置30MHz高性能信號發生器與環路分析(Bode Plot)功能，可實現諧振點測試的全自動化流程。
測試步驟（僅需三步）
1. 連接電路
采用經典"串聯電阻法"，將示波器通道與待測件（變壓器、濾波器等）連接。
2. 一鍵設置
● 設定掃頻范圍（如100Hz~30MHz）
● 設定測試點數（如500點）
● 選擇測試模式：阻抗-頻率分析
3. 自動捕獲

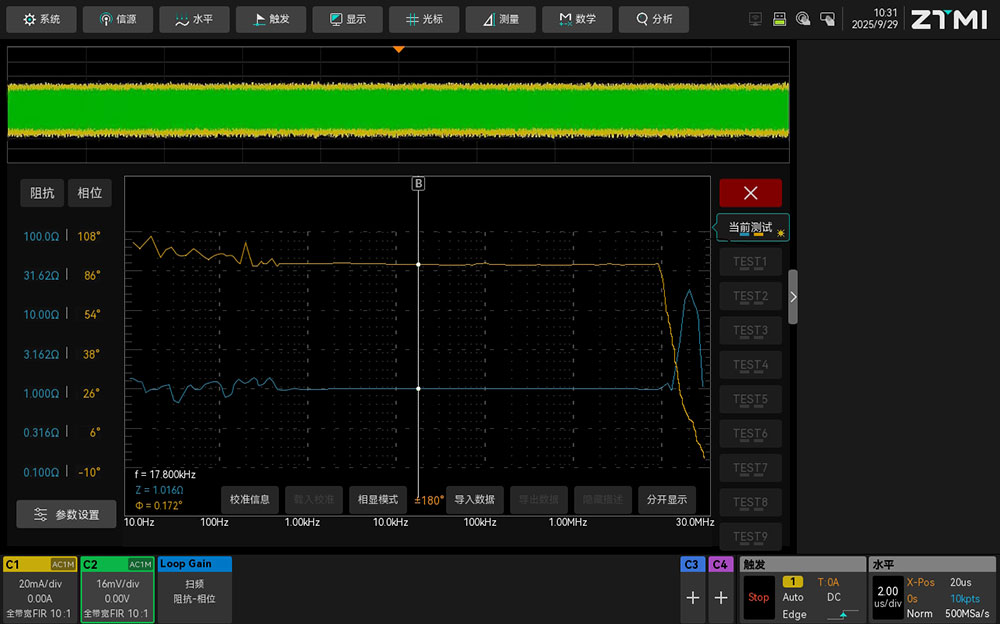

啟動掃描后，示波器自動輸出掃頻信號，實時顯示：
● 阻抗-頻率曲線：阻值最高峰值點對應頻率即為諧振頻率
● 相頻特性曲線：相位穿過0°位置與阻抗峰值對應，相互驗證
方案優勢
測試時間縮短90%：30MHz全頻段掃描僅需數十秒
完整頻率特性：一次掃描獲得阻抗曲線與相位曲線，全面評估元件特性
設備整合：信號源+示波器+分析軟件三合一，無需額外設備
批量測試友好：適合研發階段快速篩選與生產環節質量檢測
方案二：手動相位差測試——高精度驗證與>30MHz擴展
當需要獲取更高精度數據，或諧振頻率超出30MHz自動測試范圍時，ZUS5054示波器的雙通道高精度相位測量功能可實現諧振點的精準定位。
測試步驟
1. 輸出測試信號
使用示波器內置信號源（或外部高頻信號源）輸出固定頻率正弦波
2. 雙通道測量
● 通道1：監測輸入信號
● 通道2：測量待測元件兩端電壓
3. 尋找"同相點"

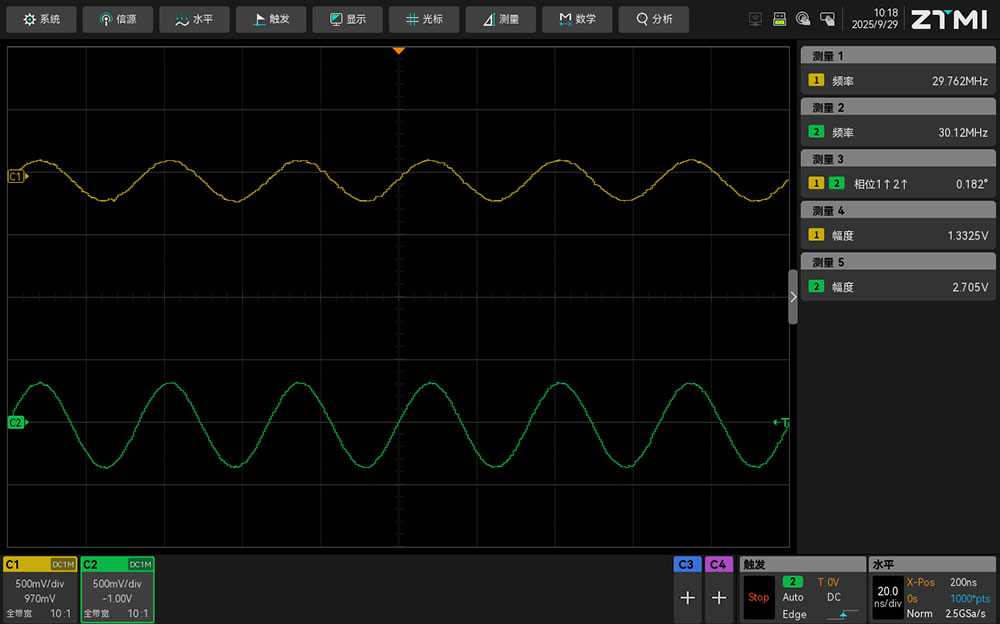

緩慢調節信號頻率，實時觀察"相位1→2"讀數。當滿足以下兩個條件時，即為諧振頻率：
● 相位差顯示0°（電壓與電流同相）
● 通道2電壓達到最大值（阻抗峰值）
方案特點
精度更高：基于諧振時電壓電流同相的基本原理，結果可靠
頻率擴展：配合外部信號源可測試>30MHz的高頻諧振點
交叉驗證：可驗證自動掃頻結果，雙重保障準確性
教學演示：清晰展現諧振原理，適合實驗室教學
兩種方案如何選擇？
| 測試需求 | 推薦方案 | 適用場景 |
| 快速評估頻率特性 | 自動掃頻 | 研發階段篩選、批量質檢 |
| 精確定位諧振點 | 手動相位測試 | 精密調諧、結果驗證 |
| 高頻元件(>30MHz) | 手動相位測試+外部信號源 | 射頻天線、高頻濾波器 |
| 教學演示 | 手動相位測試 | 實驗室原理教學 |
推薦組合使用：先用自動掃頻快速鎖定頻率范圍，再用手動相位測試精準驗證，效率與精度兼得。
典型應用場景
1. 電源設計領域
應用： 快速評估高頻變壓器和功率電感的SRF
價值： 確保開關電源工作頻率遠離諧振點，避免效率下降與過熱風險
2. 射頻調試領域
應用： 精確調諧30MHz以下的天線及LC匹配網絡
價值： 優化天線駐波比(SWR)，提升射頻系統傳輸效率
3. 元件測試與質量檢測
應用： 批量測試磁性元件諧振點偏差
價值： 自動掃頻大幅提高檢測效率，完整頻率曲線便于快速篩選不良品
4. 高校實驗教學
應用： 演示諧振原理與測試方法
價值： 圖形化界面直觀展現阻抗-頻率關系，增強教學效果
結語
致遠儀器ZUS5054示波器集成30MHz信號發生器與環路分析功能，將傳統諧振點測試從"小時級手動操作"升級為"分鐘級自動化分析"。配合雙通道高精度相位測量，可滿足從快速篩選到精密驗證的全場景需求。
無論是電源工程師評估變壓器SRF，還是射頻工程師調諧LC網絡，ZUS5054都能提供高效、準確的測試解決方案。
