技術參數和產品對比ZDL系列示波記錄儀
不斷進化的智能儀器，讓測試測量變得簡單
ZDL系列示波記錄儀
不斷進化的智能儀器，讓測試測量變得簡單

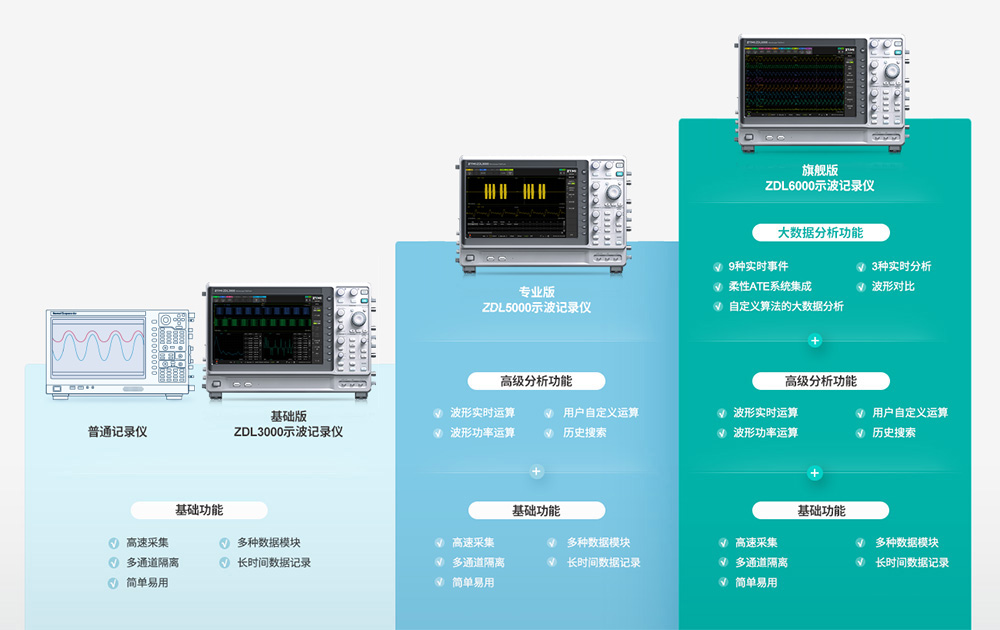

版本差異化
普通記錄儀
基礎版

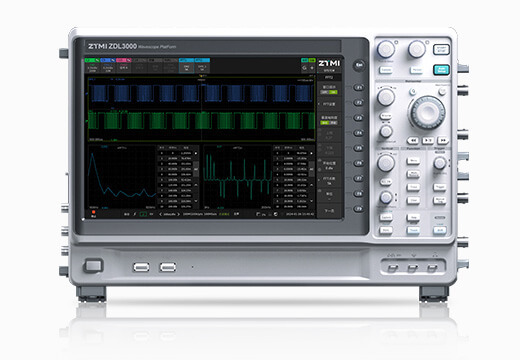

ZDL3000示波記錄儀
旗艦版

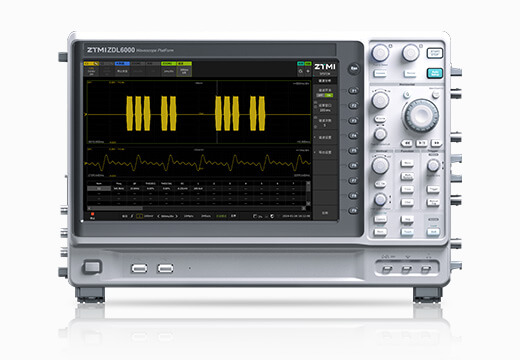

ZDL6000示波記錄儀
主選機型
|

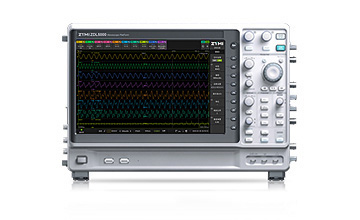

ZDL6000 旗艦版 超出預期 |

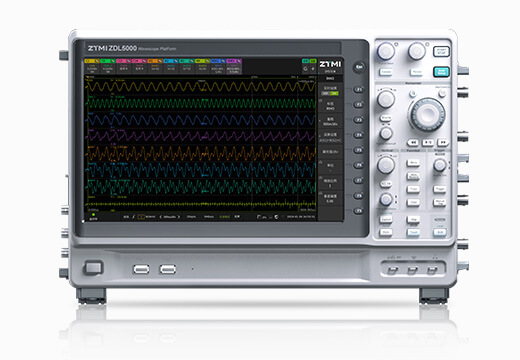

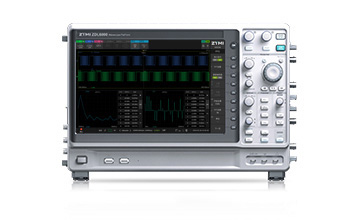

ZDL5000 專業版 得心應手 |
ZDL3000 基礎版 剛剛好 |
|
|
|
|
8個 輸入模塊 |
8個 輸入模塊 |
8個 輸入模塊 |
|
2Gpts 內存 |
2Gpts 內存 |
1Gpts 內存 |
|
500G 固態硬盤(標配) (可選2T) |
500G 固態硬盤(標配) (可選2T) |
500G 固態硬盤(標配) (可選2T) |
|
大數據分析功能 實時事件 實時分析 大數據分析 波形對比 柔性ATE系統集成 |
可升級 可購買大數據分析功能包 進行升級 |
可升級 可購買大數據分析功能包 進行升級 |
|
高級分析功能 實時運算 功率運算 用戶自定義運算 測量參數與統計 |
高級分析功能 實時運算 功率運算 用戶自定義運算 測量參數與統計 |
可升級 可購買高級分析功能包 進行升級 |
|
55種 測量參數與統計 |
55種 測量參數與統計 |
55種 測量參數與統計 |
|
12.1寸 液晶觸摸屏 1280*800分辨率 |
12.1寸 液晶觸摸屏 1280*800分辨率 |
12.1寸 液晶觸摸屏 1280*800分辨率 |
|
接口 USB3.0、以太網、GPIB、GPS、IRIG、 HDMI口支持外接顯示器、4G、VPN |
接口 USB3.0、以太網、GPIB、GPS、IRIG、 HDMI口支持外接顯示器、4G、VPN |
接口 USB3.0、以太網、GPIB、GPS、IRIG、 HDMI口支持外接顯示器、4G、VPN |
|
供電 AC 供電+DC供電（選配） |
供電 AC 供電+DC供電（選配） |
供電 AC 供電+DC供電（選配） |

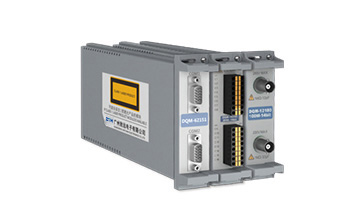

板卡選型

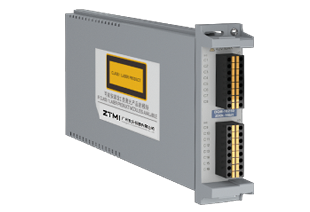

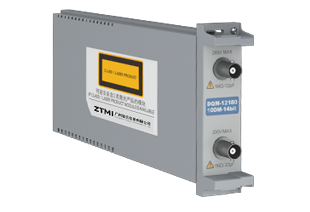

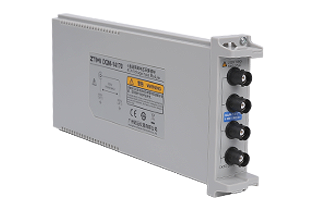

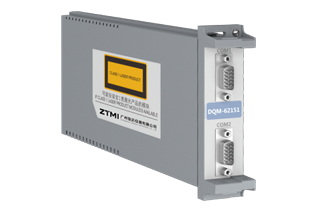

| DQM-12180 | DQM-12270 | DQM-14170 | DQM-16250 | DQM-16251 | DQM-36413 | DQM-62151 |
|---|---|---|---|---|---|---|
| 100M/S高速采集卡 | 20M/S高速采集卡 | 4通道10MS/s高速采集卡 | 16通道電壓采集卡 | 16通道電壓采集卡 | 16通道溫度/電壓采集卡 | CAN/CANFD采集卡 |
|
|
|
|
|
|
|
|
2通道 隔離輸入 |
2通道 隔離輸入 |
4通道 隔離輸入 |
16通道* 隔離輸入 |
16通道* 隔離輸入 |

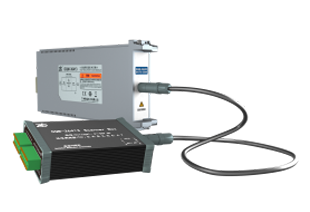

16通道 溫度/電壓輸入 |
- |
|
100MS/s 采樣率 |
20MS/s 采樣率 |
10MS/s 采樣率 |
200kS/s 采樣率 |
200kS/s 采樣率 |
100ms、200ms、500ms、1s、3s 更新率 |
- |
|
20MHz 帶寬 |
5MHz 帶寬 |
5MHz 帶寬 |
50kHz 帶寬 |
50kHz 帶寬 |
DC |
- |
|
14bit ADC分辨率 |
14bit ADC分辨率 |
16bit ADC分辨率 |
16bit ADC分辨率 |
16bit ADC分辨率 |
32bit ADC分辨率 |
- |
|
0.3% 測量精度 |
0.3% 測量精度 |
0.3% 測量精度 |
0.05% 測量精度 |
0.3% 測量精度 |
0.05% 測量精度 |
- |
| 0.01V/div20V/div | 0.01V/div~20V/div | 0.01V/div~20V/div | 500mV/div~5V/div | 50mV/div~1V/div | - | - |
|
200V 直接輸入 DC+AC 峰值 |
200V 直接輸入 DC+AC 峰值 |
200V 直接輸入 DC+AC 峰值 |
50V 直接輸入 DC+AC 峰值 |
10V 直接輸入 DC+AC 峰值 |
50V 直接輸入 DC+AC 峰值 |
- |
|
1000V 使用ZP250-1000探頭 DC+AC 峰值 |
1000V 使用ZP250-1000探頭 DC+AC 峰值 |
1000V 使用ZP250-1000探頭 DC+AC 峰值 |
1000V 使用ZP250-1000探頭 DC+AC 峰值 |
1000V 使用ZP250-1000探頭 DC+AC 峰值 |
- | - |
| 絕緣BNC 接口 | 絕緣BNC 接口 | 絕緣BNC 接口 | 彈簧型端子 | 彈簧型端子 | 彈簧型端子、遠端補償 |
DB-9 公頭、2 路DI、 2 路DO、CAN 2.0A/B、 DBC 導入與解析、 CAN報文統計分析 |
