ZUS示波器雙機互聯，實現8通道同步測試
2025-09-23
案例背景：儲能變流器8通道測試需求
西安某大學校企成果轉化單位在儲能變流器研發過程中遇到測試難題：需要驗證8通道上下電時序，但現有4通道示波器無法滿足要求。考慮到初創企業的成本控制需要，采購專用8通道設備投資較大。
當前儲能行業為滿足GB/T 34133及GB/T 34120標準要求，PCS產品必須嚴格控制信號上下電時序一致性，客戶要求通道間同步偏差控制在毫秒級以內，這對測試設備提出了嚴格要求。
技術要求與挑戰分析
核心技術要求
示波器雙機帶寬保持一致，采樣率同步
型號可靈活配置，建議統一品牌以確保兼容性
初次通過信號源校準雙機時差，實現穩定的同步測試
面臨的技術挑戰
傳統示波器在多機互聯應用中存在明顯局限性：
● 存儲深度不足
● 觸發條件受限
● 外部觸發功能薄弱
● 不同型號設備響應速度差異明顯
這些因素嚴重制約多通道同步測試的精度和穩定性。
解決方案：ZUS系列示波器雙機互聯測試
針對這一測試需求，致遠儀器采用ZUS系列高精度智能示波器的雙機互聯方案。該方案以ZUS5054Pro為核心，通過兩臺示波器的同步聯動，實現8通道同步測試能力，有效解決傳統單機觸發方式的通道數限制問題。
技術實現方案
通過搭建測試驗證環境來驗證雙機互聯功能的同步性能。
第一步：硬件配置與基礎參數設置
示波器基礎配置
● 耦合方式：DC 1MΩ
● 通道類型：電壓型，比例設置為10:1
● 參數同步：兩臺設備的存儲深度和采樣率保持一致，以獲得最佳同步效果
第二步：外部觸發鏈路建立
觸發信號配置流程
1.使用同軸線纜將A示波器的觸發輸出連接到B示波器的EXT通道
2.設置B示波器【觸發源】為EXT，【邊沿類型】為"上升沿"，【觸發方式】為"普通"
3.設置A示波器合適的觸發條件，上升沿觸發
4.先讓B示波器運行再開啟A示波器運行，使B處于等待A觸發到來的狀態
5.連接待測信號，開始執行同步測量
第三步：同步精度校準驗證
1.將一臺ZUS5000系列示波器設為從機，其通道1探頭接入1kHz標準信號源，主機通道1同時接入該信號源

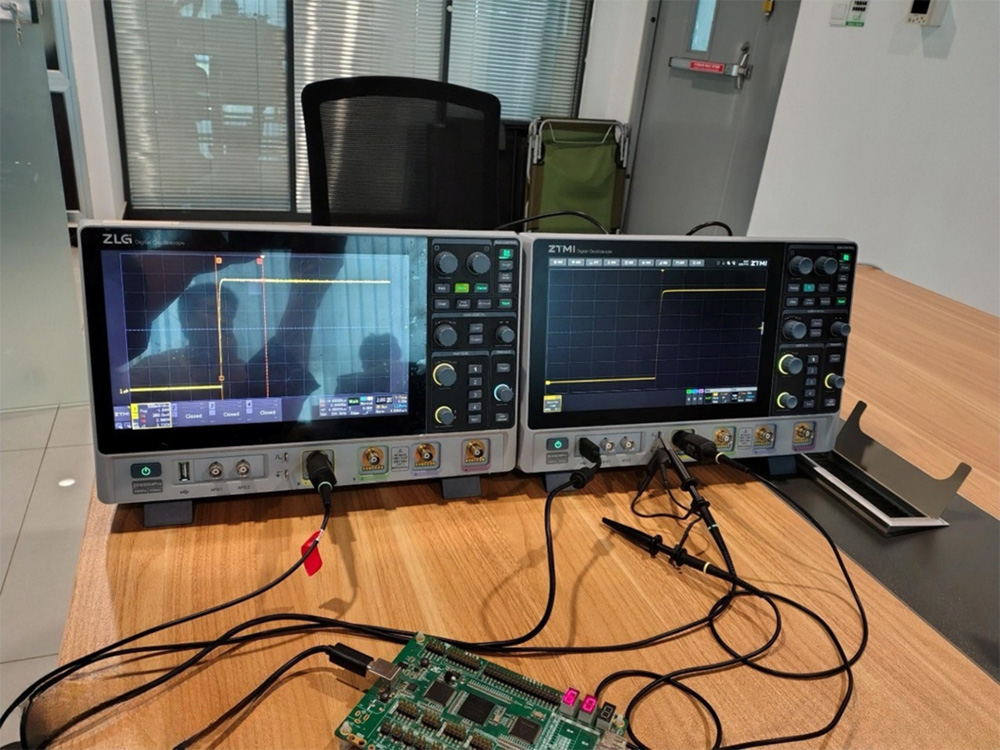

2.測試結果如圖1所示，兩臺不同型號示波器的級聯同步誤差僅為4.8μs，該參數完成了同步精度標定。后續測量時計算兩臺設備通道間的時間偏差ΔX即可獲得準確數據。
至此，ZUS系列雙機級聯8通道測試系統配置完成。基于客戶測試場景保密要求，此處不展示8通道測試的實測圖片。
ZUS系列示波器技術優勢與性能表現
核心性能指標
觸發兼容性：致遠儀器任意兩臺示波器均支持組合觸發功能，配置簡單便捷
同步精度驗證：相同帶寬雙機在1KHz測試條件下，時間偏差ΔX=4.8μs，滿足客戶毫秒級要求
技術優勢
連接簡便：僅需一條同軸線纜即可實現完整的觸發級聯功能
精度表現：微秒級同步精度滿足嚴苛的行業應用要求
離線分析：結合致遠儀器MTA上位機軟件，可加載8通道波形數據并進行時間軸對齊，簡明高效
成本優化：基于現有致遠儀器設備，僅需增加一臺設備即可實現8通道互聯測試能力
產業應用前景
ZUS系列示波器的雙機互聯技術有效解決多通道測試的成本與性能平衡問題，為相關行業提供了實用的解決方案。
典型應用領域：
● 儲能系統
● 汽車電子
● 智能硬件
該技術為企業構建靈活可擴展的多通道測試平臺提供了新的技術路徑。
