MPT智能化光儲測試系統：光伏儲能行業測試的革新解決方案
2025-04-14
"好產品"背后的重重測試挑戰
光伏儲能產業作為能源變革的關鍵力量正在全球范圍內快速發展。我國也涌現出眾多優秀光儲產品企業，他們通過不斷提升產品質量來增強國際競爭力，使中國產品走向世界。

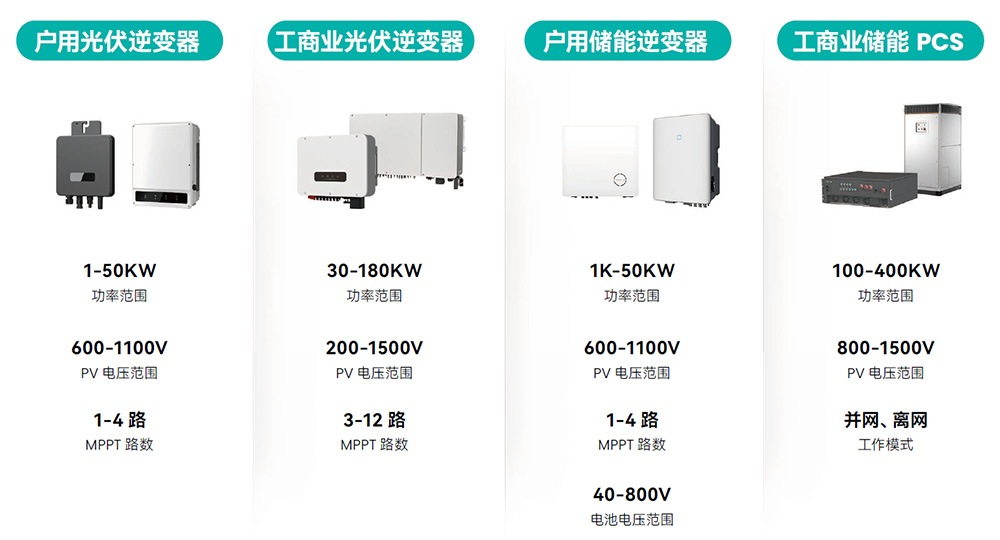

圖1 常見光儲逆變器/PCS
隨著市場競爭加劇，光伏逆變器、儲能逆變器、儲能PCS等核心產品的質量檢測變得尤為重要，企業測試需求也從傳統人工單機測試向自動化、智能化、全面化測試轉變。然而產品測試環節卻成為許多光儲企業發展的"隱形瓶頸"。
測試項目繁多復雜
涵蓋性能測試、功能測試和并網測試三大類別，單個產品測試項目多達數十項，如表1：
表1 光儲產品測試項目（部分）
| 性能測試 | 功能測試 | 并網測試 |
| 充放電檢測 | 并網離網切換檢測 | 功率因數/ 效率檢測 |
| 過載能力檢測 | 電流/ 電壓諧波檢測 | 電流/ 電壓間諧波檢測 |
| 閃變/ 三相不平衡檢測 | 直流分量檢測 | 輸出電壓/ 電流/ 頻率偏差檢測 |
| 有功/ 無功功率控制檢測 | 電壓動態瞬變值檢測 | 短路保護檢測 |
| 極性反接保護檢測 | 欠壓/ 過壓保護檢測 | 欠頻/ 過頻保護檢測 |
| 離網過流保護檢測 | 過溫保護檢測 | 交流進線相序保護檢測 |
| MPPT 效率測試 | 待機/ 空載功耗測試 | 恒流充電穩流精度與電流紋波 |
| 恒壓充電穩壓精度與電壓紋波 | 電壓適應性檢測 | 頻率適應性檢測 |
| 諧波適應性檢測 | 功率因數適應性檢測 | 三相電壓不平衡適應性檢測 |
| 電壓波動和閃變適應性檢測 | 高/低電壓穿越能力檢測 | 防孤島保護（需選配RLC 負載） |
| 并網電流諧波檢測 | 過頻/ 欠頻功率相應 | 有功/ 無功范圍測試 |
標準要求嚴格多樣

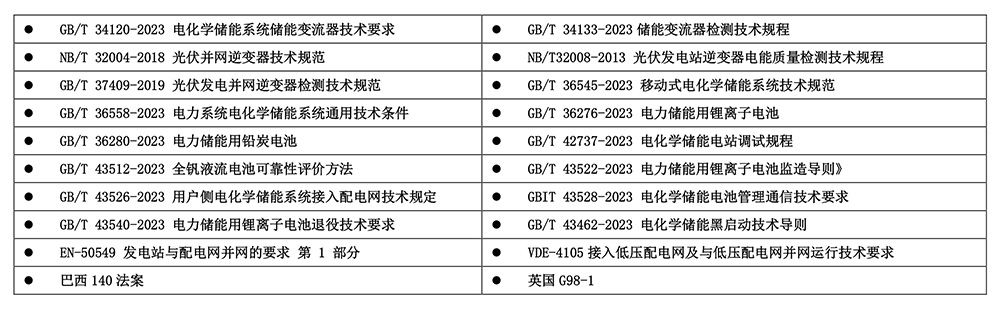

光伏逆變器、儲能逆變器、儲能PCS等產品測試必須符合多項國內外標準，例如：
● GB/T 37408、GB/T 37409、GB/T 37410（中國）
● IEC 61000、IEC 62116、IEC 61727（國際）
● IEEE 1547、UL 1741（美國）
● VDE-AR-N 4105、VDE-AR-N 4110、VDE-AR-N 4120（德國）
● EN 50549-1、EN 50549-2（歐洲）
● G98、G99（英國）
● AS 4777.2（澳大利亞）
在實際測試中，可能還面臨測試效率低下，難以滿足快速迭代；設備與人力成本居高不下；結果一致性差影響可靠性；標準頻繁更新需及時跟進；認證反復延誤產品上市時間等諸多挑戰。
MPT智能化光儲測試系統：光儲測試"全能選手"
MPT智能化光儲測試系統是針對多種類型光伏逆變器、儲能逆變器、儲能PCS產品，實現標準認證的自動化測試平臺，可支持多國家地區并網認證標準。
系統主要由PV光伏模擬源、電網模擬器、閃變阻抗模擬器、RLC負載、電池模擬器、功率分析儀、示波記錄儀、自動化控制機柜及自動化測試軟件等組成，從定制系統架構、專業硬件平臺、智能軟件中心全方位提供高標準測試服務。
1、系統架構：量身定制的測試方案
針對不同產品類型提供定制化測試架構，滿足各類測試需求，如下圖所示。

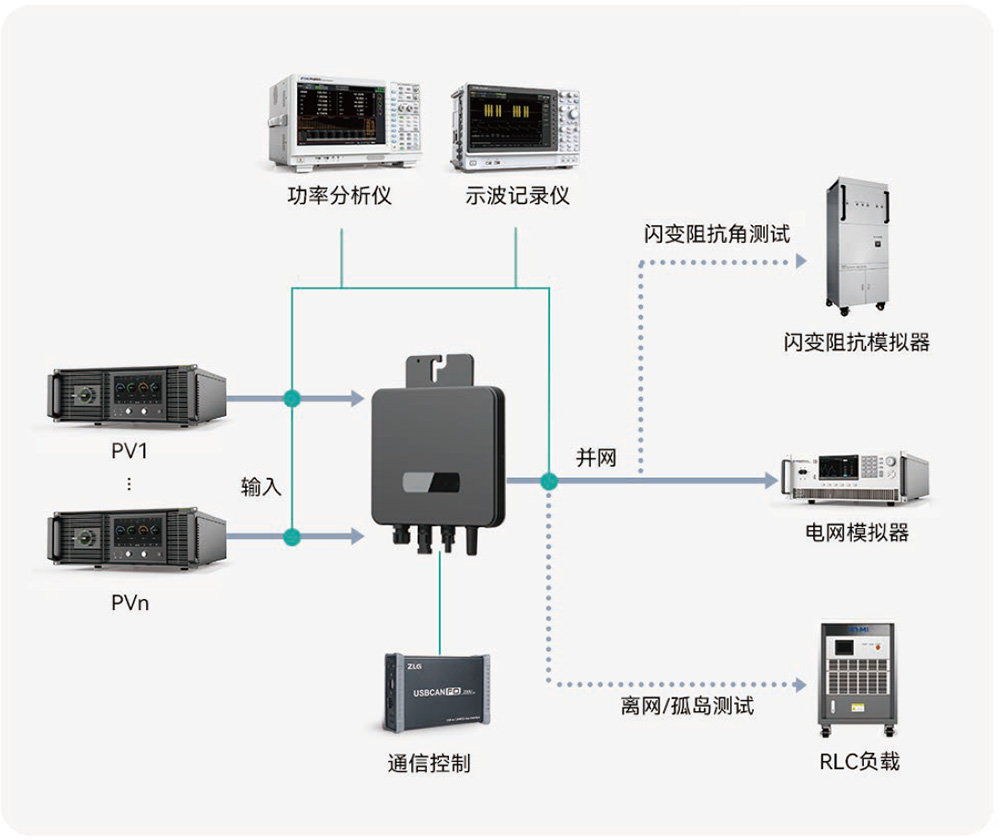

圖2 戶用光伏逆變器系統架構
圖3 戶用儲能逆變器系統架構
圖4 工商業光伏逆變器系統架構
圖5 工商業儲能PCS系統架構
2、專業硬件：打造可靠的測試基礎
系統集成領先的測試設備，打造完整的硬件測試平臺。

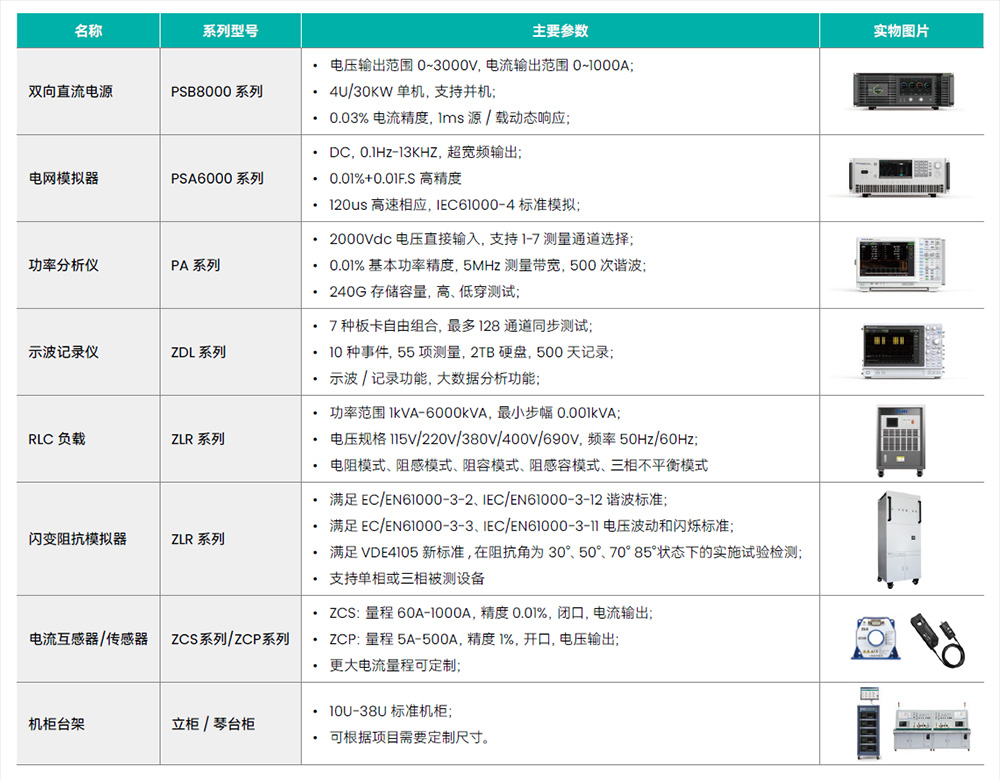

表2 MPT系統主要硬件組成
3、智能軟件：測試的"核心控制中樞"
系統配備功能齊全且易于擴展的智能化分析軟件，由功能獨立的三層子程序組成。
測試設備層：統一管理各類測試儀器，解決多品牌設備兼容問題，簡化系統配置。
測試開發與執行層：提供可視化測試流程編輯，內置測試模塊庫，降低測試開發難度。
測試管理層：實現項目管理和數據管理一體化，建立完善的測試數據追溯體系。

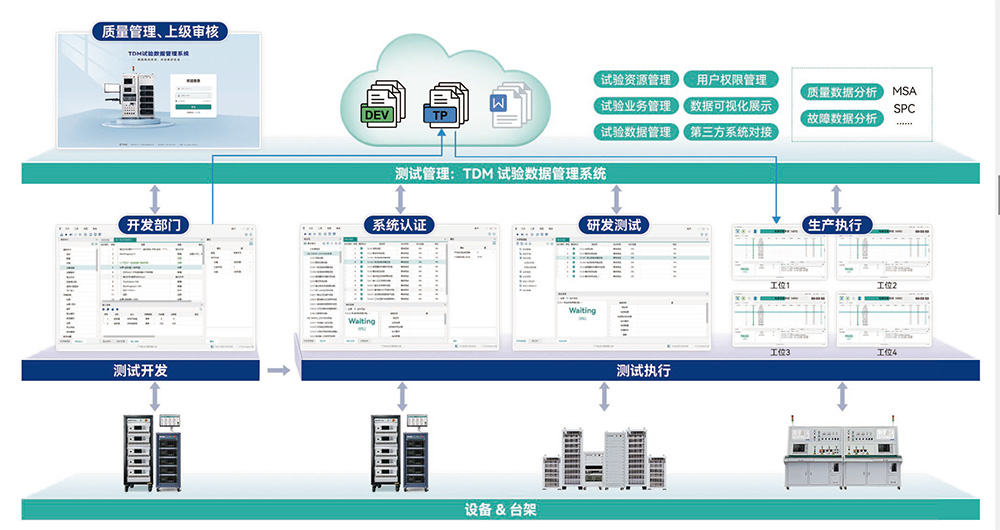

圖6 軟件架構組成
軟件系統面向研發測試和生產測試應用，實現數據與工程的高效管理和互通，軟件功能如下圖所示。

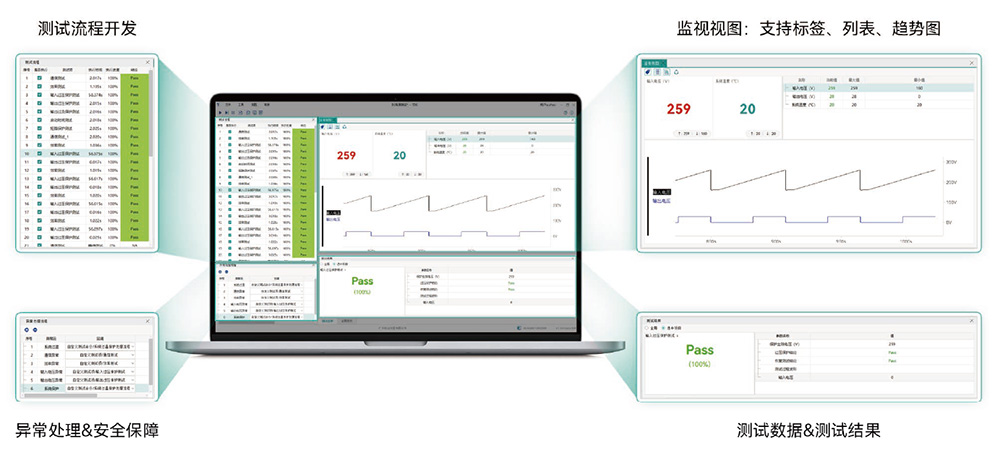

圖7 軟件功能開發與數據監控

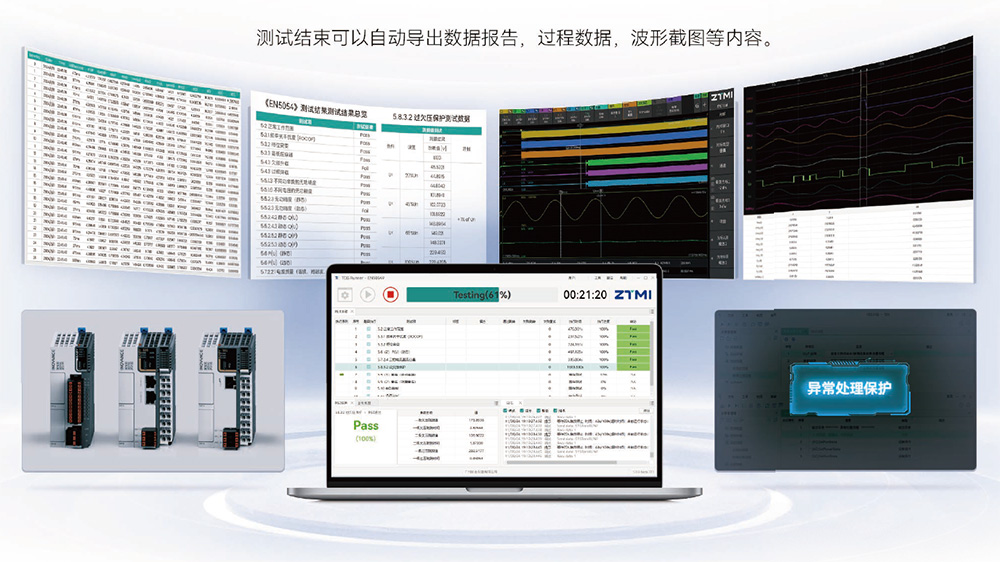

圖8 軟件運行、報告導出與安全保護

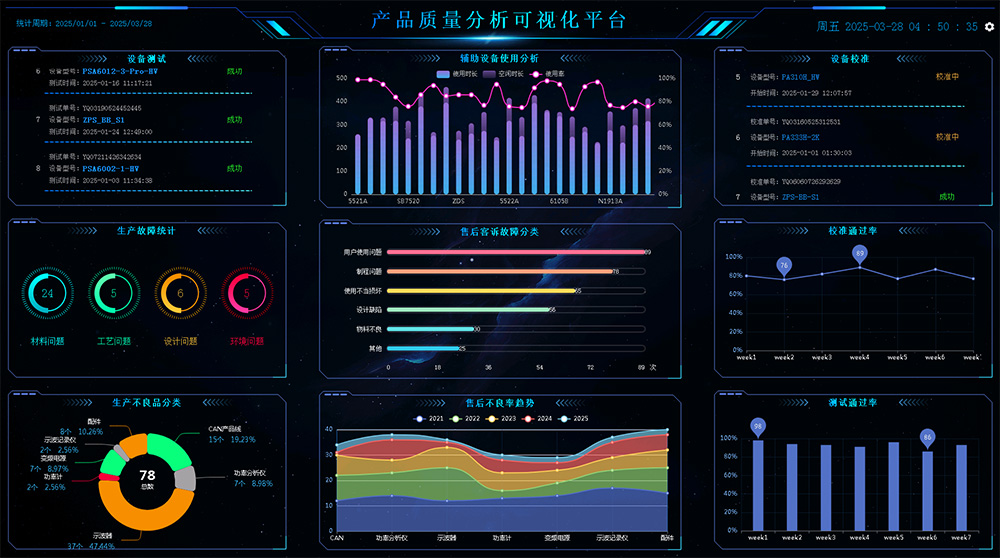

圖9 數據對外展示分享
與致遠儀器同行，賦能高效測試
致遠儀器憑借多年測量技術積累與系統集成經驗，推出的MPT智能化測試系統，通過柔性集成先進儀器、嵌入式模塊、TDS自動化測試軟件與云服務，快速適配各種產品的高效測試、測量需求，為光伏儲能、PCS、多種電源、OBC及交直流充電樁等多行業，提供全方位、精準高效的測試解決方案。
