MPT智能化飛機供電特性測試系統:將復雜驗證轉化為高效標準流程
2025-10-28
飛機供電特性測試
飛機供電特性測試用于評估機載用電設備,在不同供電狀態下的性能及其對供電系統的影響,是確保設備(尤其是大功率電子設備)與飛機供電系統兼容性的關鍵驗證手段。其試驗要求、條件與方法如圖1所示。

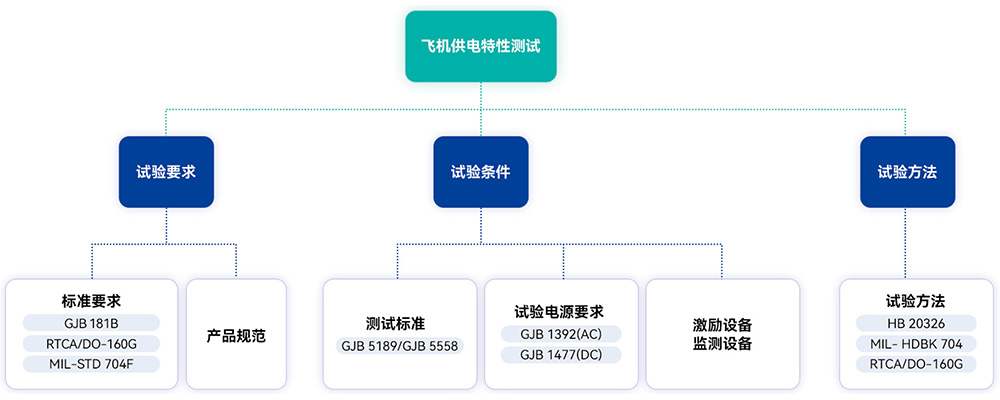

圖1 飛機供電特性測試標準
RTCA/DO-160試驗標準要求
RTCA/DO-160是國際通用的機載設備環境試驗標準,用于評估設備在溫度、濕度、振動、電源輸入等典型飛行環境下的性能與可靠性。其中 Section 16–18 與飛機供電特性密切相關,規定了電壓波動、尖峰、電磁干擾及音頻傳導等測試要求,對測試精度和穩定性提出嚴格標準。
RTCA/DO-160 的供電類型定義、主要測試項目及機上加載設備對供電系統的影響見表1至表4。

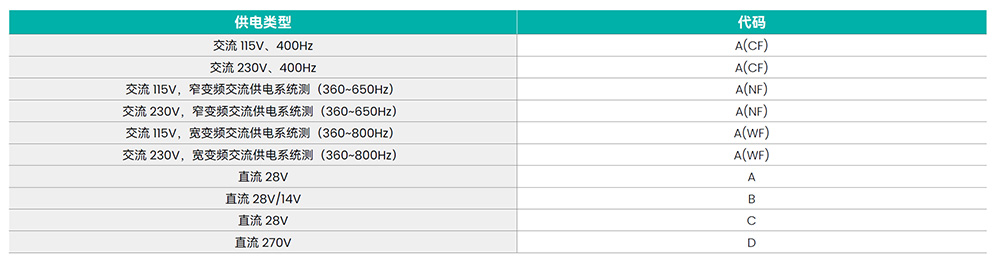

表1 RTCA/DO-160供電類型定義
表2 RTCA/DO-160主要測試項目——交流供電

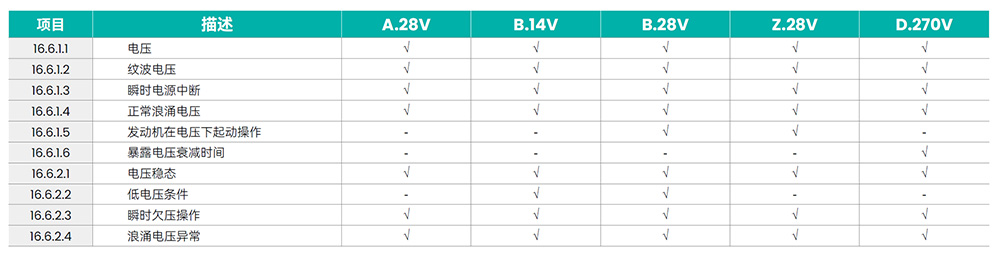

表3 RTCA/DO-160主要測試項目——直流供電

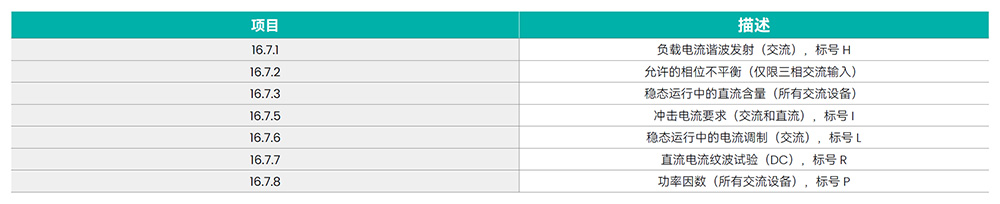

表4 RTCA/DO-160機上加載設備對飛機供電系統的影響
在實際測試中,傳統依靠分立儀器搭建的臺架方案在應對這些復雜標準時,效率有限:
搭建繁瑣:多臺設備需協同運行,接線復雜、參數關聯度高,準備工作耗時且易出錯;
效率低下:測試過程依賴人工操作與判斷,重復性高,難以保證一致性與可復現性;
數據處理滯后:結果需人工記錄與分析,報告生成周期長,易產生誤差。
MPT6000飛機供電特性測試系統
MPT智能化飛機供電特性測試系統是致遠儀器,面向機載用電設備供電特性驗證打造的智能化自動測試系統。系統集成可編程電源、音頻信號模擬源、尖峰信號發生器、功率分析儀、示波記錄儀、交直流負載及智能化測試軟件,配合自動化控制機柜,實現多儀器統一調控與數據聯動,將復雜測試流程自動化執行。
系統核心價值
一體化集成:系統化整合多種測試設備,實現統一控制與數據管理,減少人工操作,提升測試穩定性與一致性。
智能化執行:依托可視化流程與自動化控制平臺,一鍵完成測試、測量與報告生成,顯著提升效率。
靈活可定制:模塊化架構可快速適配不同標準與測試需求,支持多類型機載設備測試場景。
系統架構
根據測試對象交流、直流供電類型不同,系統架構分交流測試和直流測試組成,如圖2、圖3所示。

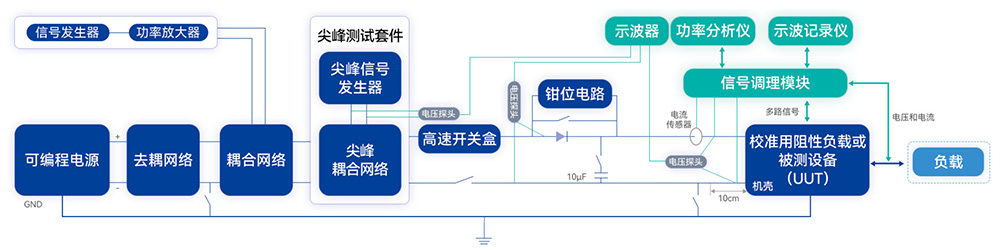

圖2 直流測試需求系統結構框圖

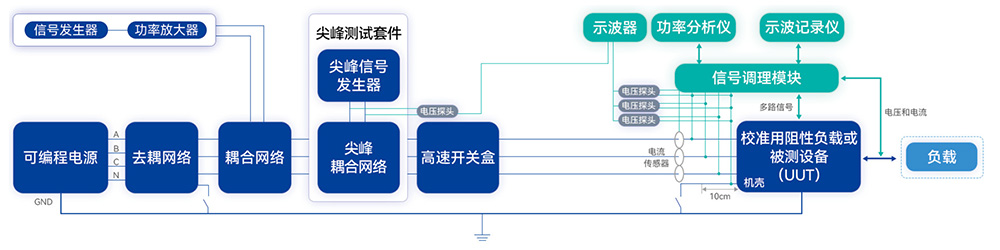

圖3 交流測試需求系統結構框圖
硬件組成
MPT飛機供電特性測試系統的主要硬件組成,如表5所示。

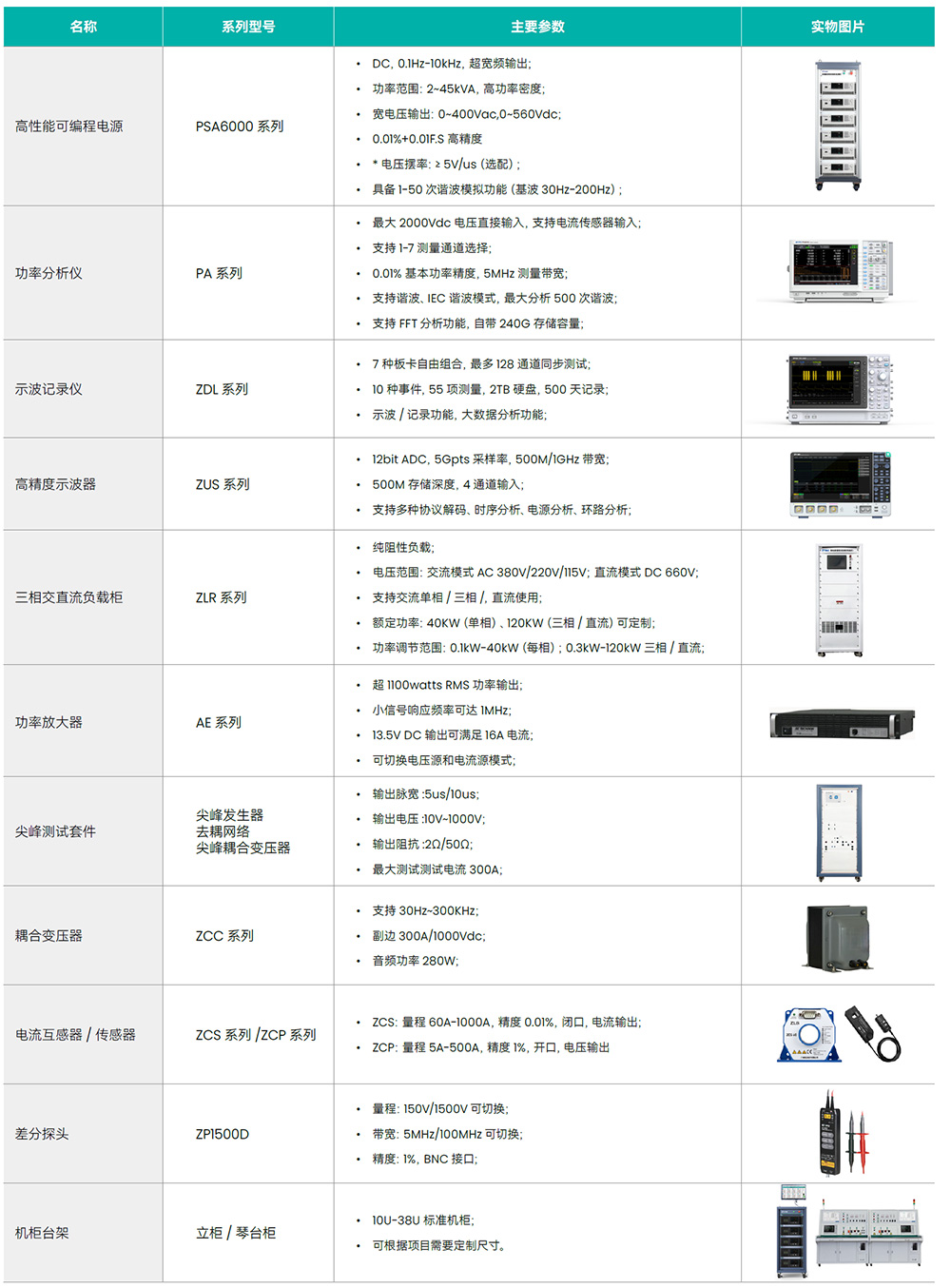

表5 MPT系統主要硬件組成
難點項目專項突破
針對 RTCA/DO-160G 標準中的 S18 音頻傳導敏感度和 S17 電壓尖峰測試難點,提供專項解決方案。
S18音頻傳導敏感度測試:采用高性能信號發生器和線性音頻放大器組合施加信號,通過PA系列高精度功率分析儀進行FFT分析,獲取測試結果。
S17電壓尖峰測試:采用電壓尖峰發生器、去耦網絡和尖峰耦合變壓器組合施加信號,通過高性能示波器捕獲波形,結合獨有分析插件快速完成結果判定。

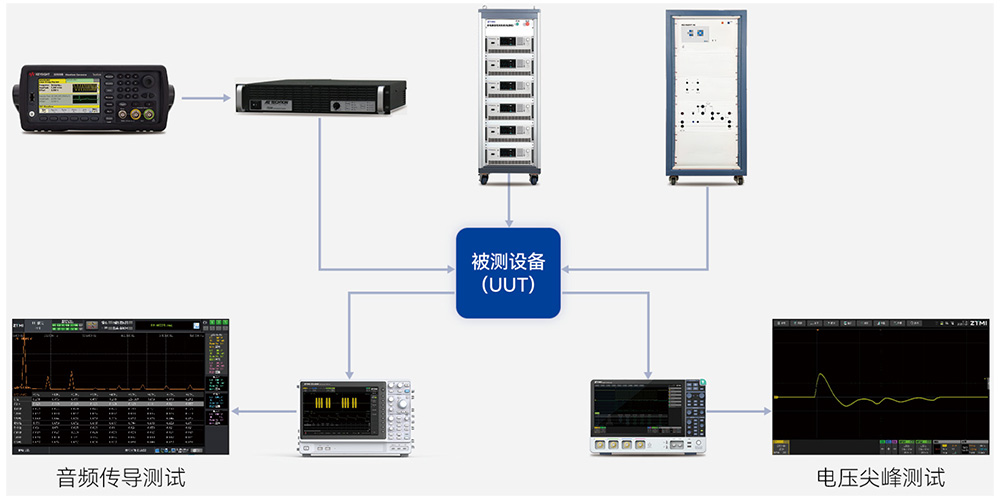

圖4 音頻傳導敏感度&電壓尖峰測試
MPT智能化測試分析軟件
系統配備功能齊全且易于擴展的智能化分析軟件,由功能獨立的三層子程序組成。
測試設備層:統一管理各類測試儀器,解決多品牌設備兼容問題,簡化系統配置。
測試開發與執行層:提供可視化測試流程編輯,內置測試模塊庫,降低測試開發難度。
測試管理層:實現項目管理和數據管理一體化,建立完善的測試數據追溯體系。
圖5 軟件架構組成
圖6 軟件運行界面

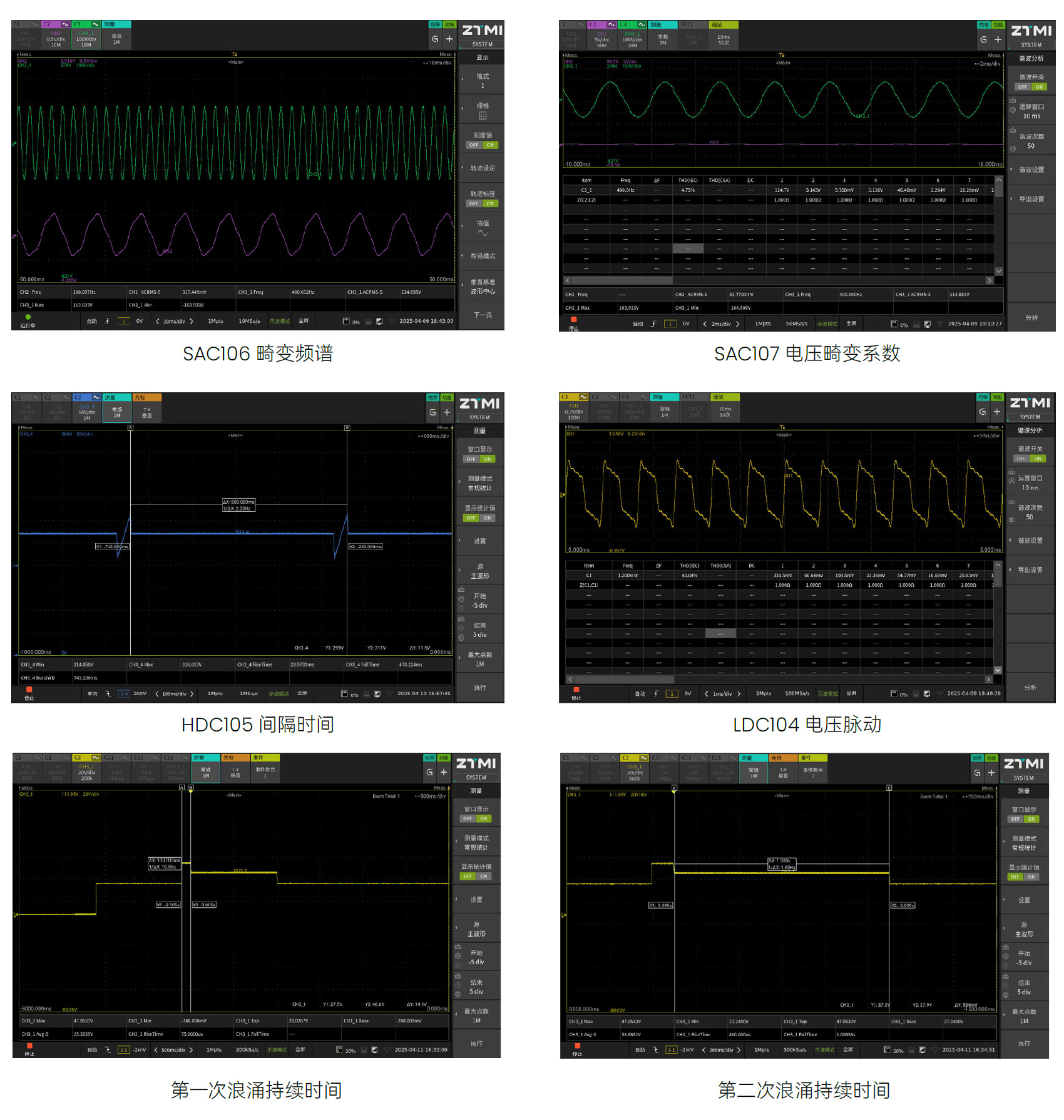

圖7 測試數據截圖

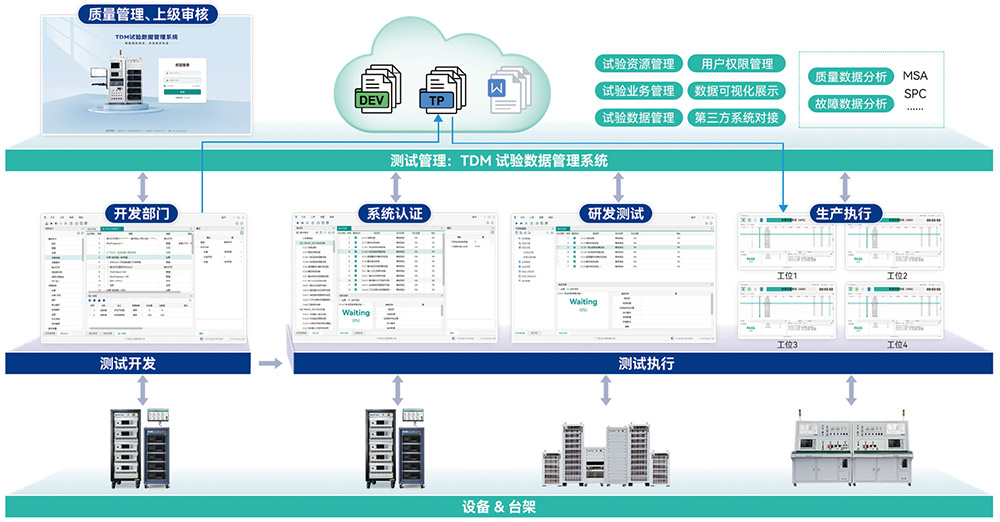

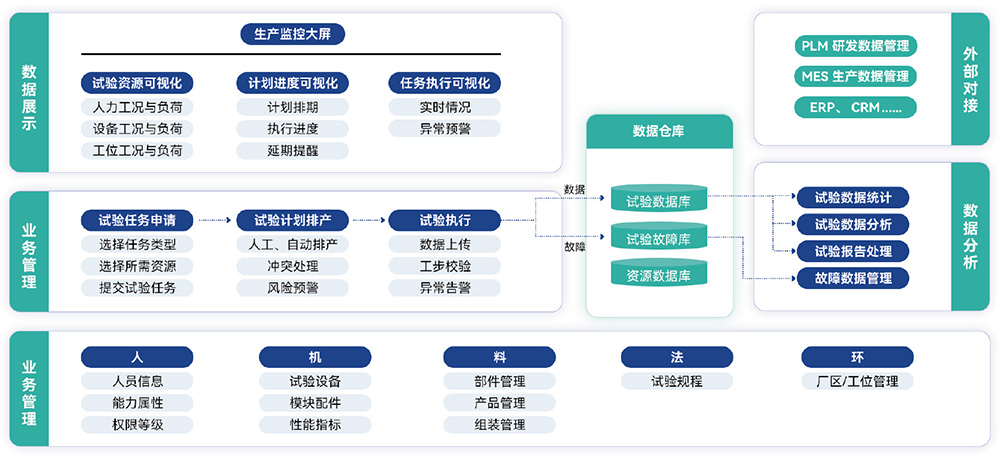

圖8 TDM試驗數據管理系統
結 語
MPT6000飛機供電特性測試系統通過一體化集成和自動化執行,解決傳統測試中設備繁多、操作復雜、效率低下、一致性難保證等痛點,為機載設備供電特性驗證提供可靠工具。
依托完善的產品線和軟件平臺,致遠儀器MPT智能化測試分析系統,可針對不同行業需求進行柔性開發。除飛機供電特性測試外,系統已在電力電子、新能源等多個領域獲得應用。
