ZDS3024E數字示波器觸發靈敏度可調技術詳解：精準捕獲微弱信號的解決方案
2025-08-13
測試現場，你遇到過這些問題嗎？
微弱的傳感器信號"若隱若現"，強噪聲環境下波形"瘋狂跳躍"，關鍵的瞬態異常"轉眼即逝"？這些問題的根源，往往指向同一個核心——示波器的觸發系統。
作為示波器的"眼睛"，觸發器的性能直接決定了信號捕獲的精準度。傳統模擬觸發器的固定靈敏度設計，難以滿足日益復雜的測試場景。致遠儀器ZDS3024E數字示波器，采用數字觸發器進行觸發，避免了模擬觸發器存在的信號抖動問題，實現高觸發靈敏度，可動態調節的性能優勢。
技術對比：為什么選擇數字觸發架構？
1、模擬觸發器的技術局限
傳統模擬觸發器依賴純模擬電路，信號需要分為采樣通路和觸發通路并行傳輸。這種架構存在三個問題：
靈敏度無法動態調節：觸發門檻由固定的電阻、電容參數決定，面對信號幅度變化時只能"一刀切"，導致小信號"看不見"、強噪聲"亂觸發"。
通路延時差異大：兩條物理通路受環境溫度、器件老化影響，延時差可達50ns以上，造成波形邊沿頻繁漂移，無法精準定位觸發點。
瞬態響應能力弱：觸發后需等待電容放電復位，死區時間長，高頻瞬態信號容易丟失，整體捕獲效率偏低。
2、ZDS3024E數字觸發器的技術優勢

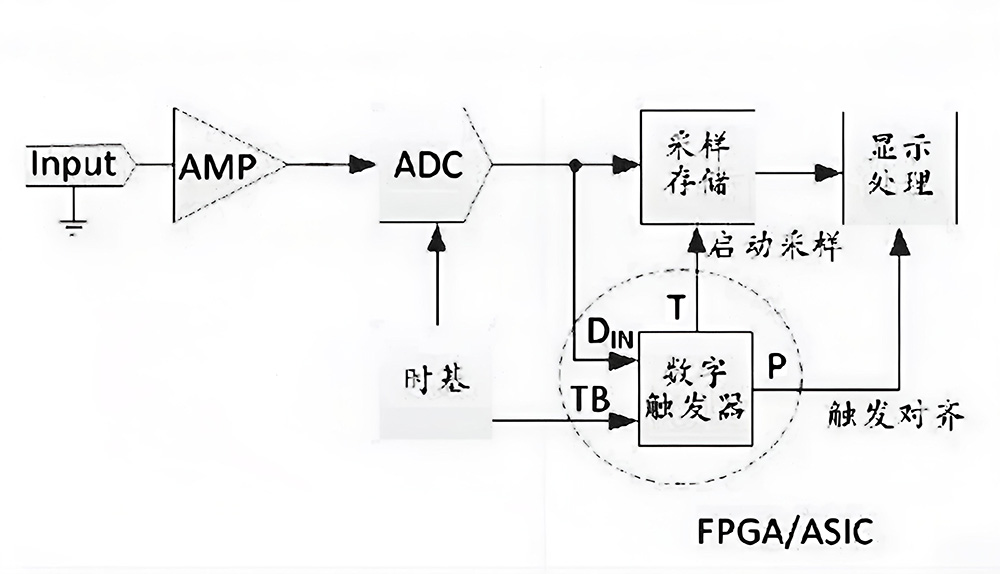

ZDS3024E采用"采樣即觸發"的全數字化架構，信號經4GSa/s高速ADC直接量化后進入高性能FPGA處理，采樣與觸發共享同一數字通路，從根源上突破模擬觸發器的局限：
零通路差異：消除了物理通路延時，觸發抖動時間僅為傳統方案的1/10，波形邊沿對齊精度達到ns級，即使是復雜的PWM信號也能穩定顯示。
全域靈敏度調節：支持0div~1.5div連續調節，既能捕捉5mV級微弱信號，又能抑制200mV強噪聲干擾，一臺設備適配全場景需求。
瞬態捕獲無死角：搭載1ns級數字TDC（時間數字轉換器），大幅縮短死區時間，對偶發毛刺、電源瞬態等異常信號的捕獲概率提升30倍以上。
智能抗干擾算法：內置自適應噪聲濾波模塊，結合可調靈敏度，能精準區分10mV有效信號與5mV干擾噪聲。
觸發靈敏度：如何用"可調門檻"解決測試痛點？
1、什么是觸發靈敏度？
簡單來說，觸發靈敏度就是觸發器對信號變化的"感知門檻"。對于ZDS3024E：
● 靈敏度數值越小，感知越敏銳，能捕捉細微變化，但可能受噪聲干擾
● 靈敏度數值越大，抗干擾能力強，但可能錯過小幅度信號

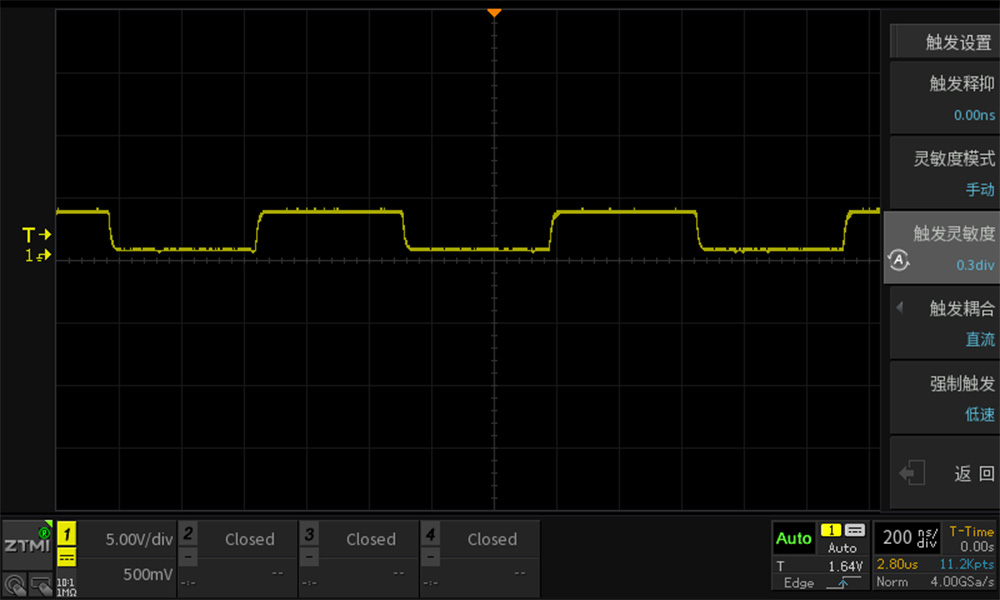

它就像示波器的"智能過濾器"，ZDS3024E的0~1.5div觸發靈敏度可調特性，讓工程師能根據具體信號特性精確匹配最優參數。（ZDS3024E示波器觸發靈敏度默認為0.3div。）
2、靈敏度過大過小會有什么問題？
1）靈敏度過低導致的誤觸發

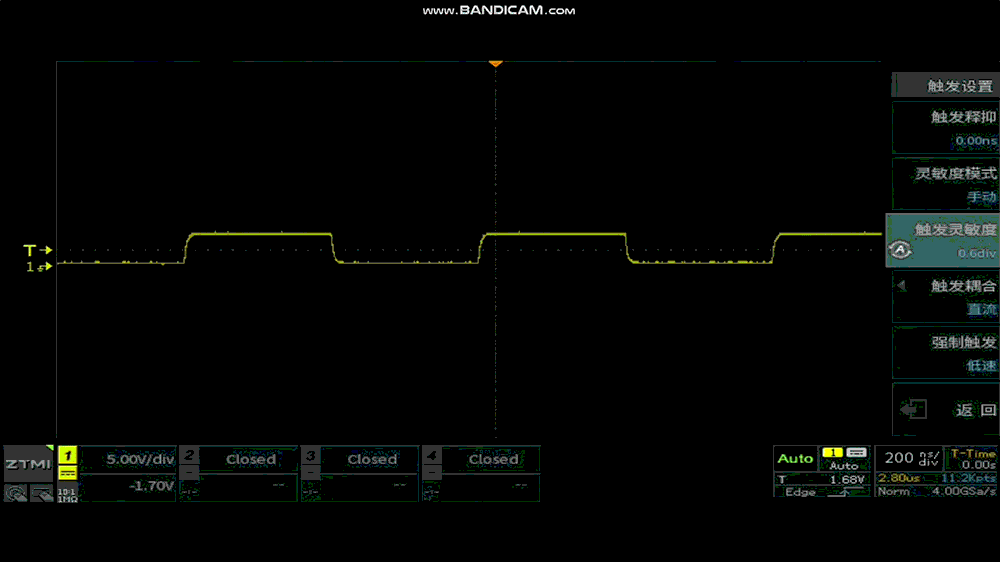

現象：波形在屏幕上劇烈抖動，觸發位置飄忽不定，甚至無信號輸入時也在持續觸發。觀察動圖可以看到原波形存在毛刺尖峰信號，在觸發靈敏度為0div時出現誤觸發的情況。
原因：電路中的噪聲、干擾或信號上的微小毛刺，其變化量輕易超過了過低的靈敏度門檻，被誤認為是有效觸發信號。
2）靈敏度過高導致的漏觸發

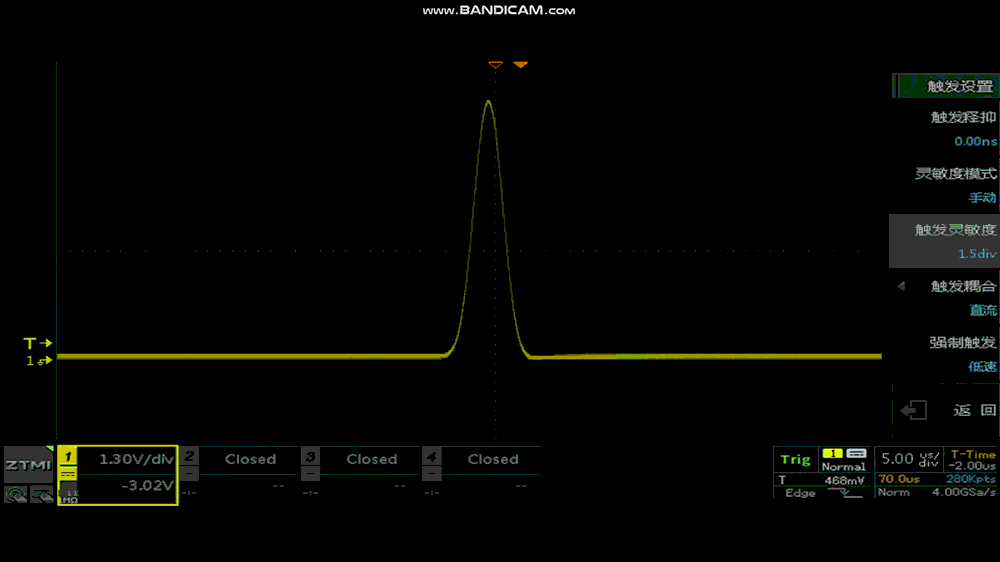

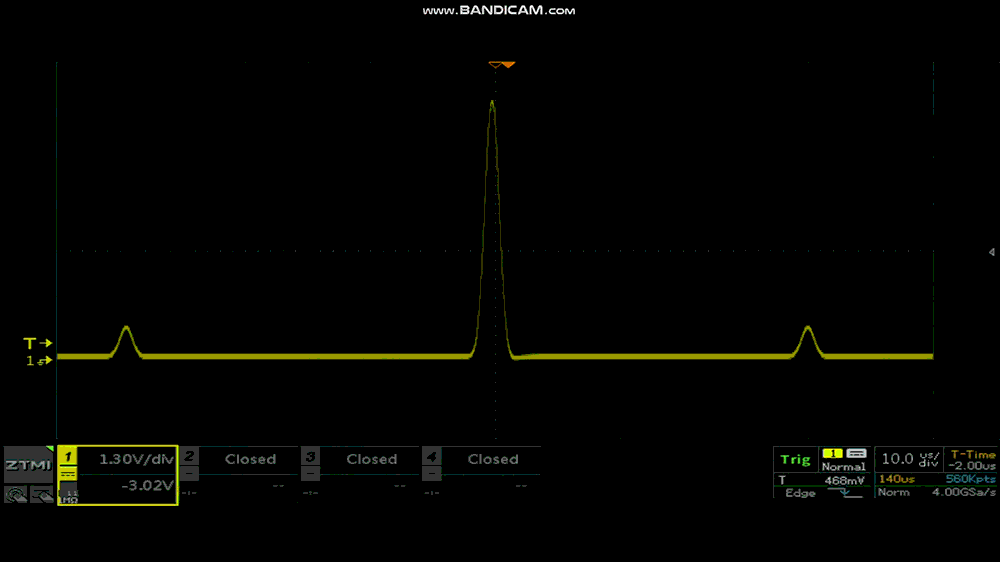

現象：明顯存在的信號卻無法穩定觸發，特別是小幅度、緩邊沿或帶噪聲的信號。觀察動圖可以看到原始波形存在毛刺尖峰信號，在觸發靈敏度為1.5div時，會出現漏觸發波形的的情況。
原因：毛刺信號沒能達到靈敏度設定的門檻值，觸發電路無法準確觸發出小信號，在大信號和小信號同時存在的場景這種情況更為常見。
3、觸發靈敏度的重要性
區分信號與噪聲：信號總是伴隨著噪聲。靈敏度設置得當，能讓示波器忽略掉無用的噪聲波動，只在真正的信號邊沿到來時才觸發。
保證觸發穩定性：避免因噪聲導致的"誤觸發"或"漏觸發"，讓波形穩定地顯示在屏幕上。
影響捕獲小信號的能力：對于幅度很小的信號，如微弱脈沖、傳感器信號，靈敏度設置過低可能導致無法觸發捕獲。
如何使用ZDS3024E調對靈敏度參數？
為了能讓示波器感知到更小的信號變化，更容易捕獲到目標信號，尤其是小信號或邊沿緩的信號，在保證穩定觸發的前提下，應該盡可能降低靈敏度。
1、先找到信號
使用"Auto"模式，讓目標信號大致顯示在屏幕上，此時觸發穩定性可以暫時忽略。
2、微調與驗證
● 若出現漏觸發（無波形顯示），逐步降低靈敏度值
● 若出現誤觸發（波形抖動），適當提高靈敏度值
● 重復調節直至波形穩定且無誤觸發
3、針對特殊信號
針對小信號或緩邊沿，需要設置較低的靈敏度，配合使用高分辨率模式或帶寬限制功能，進一步降低噪聲影響。
總結
ZDS3024E數字示波器通過可調觸發靈敏度（0div~1.5div）和超低觸發抖動（<5ns），實現了"小信號零遺漏、強噪聲穩觸發、瞬態異常全捕獲"。
無論是傳感器信號調試、工業控制系統驗證，還是電源完整性分析，可調觸發靈敏度都能幫助工程師更準確地捕獲目標信號，有效解決觸發問題導致的測試困擾。
