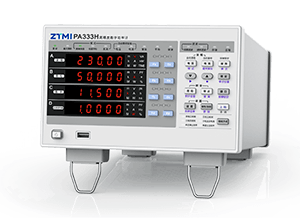

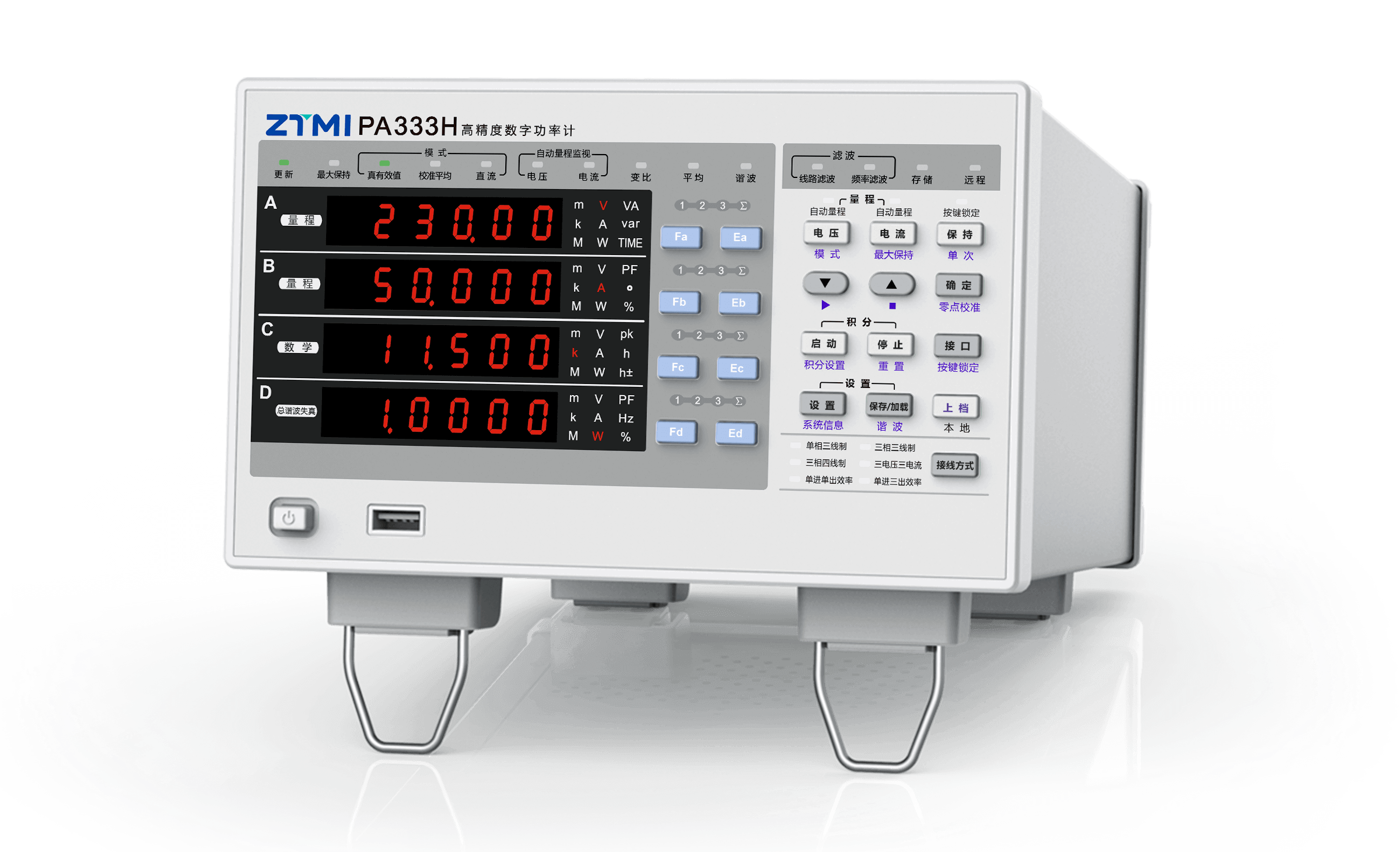

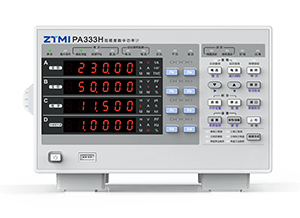

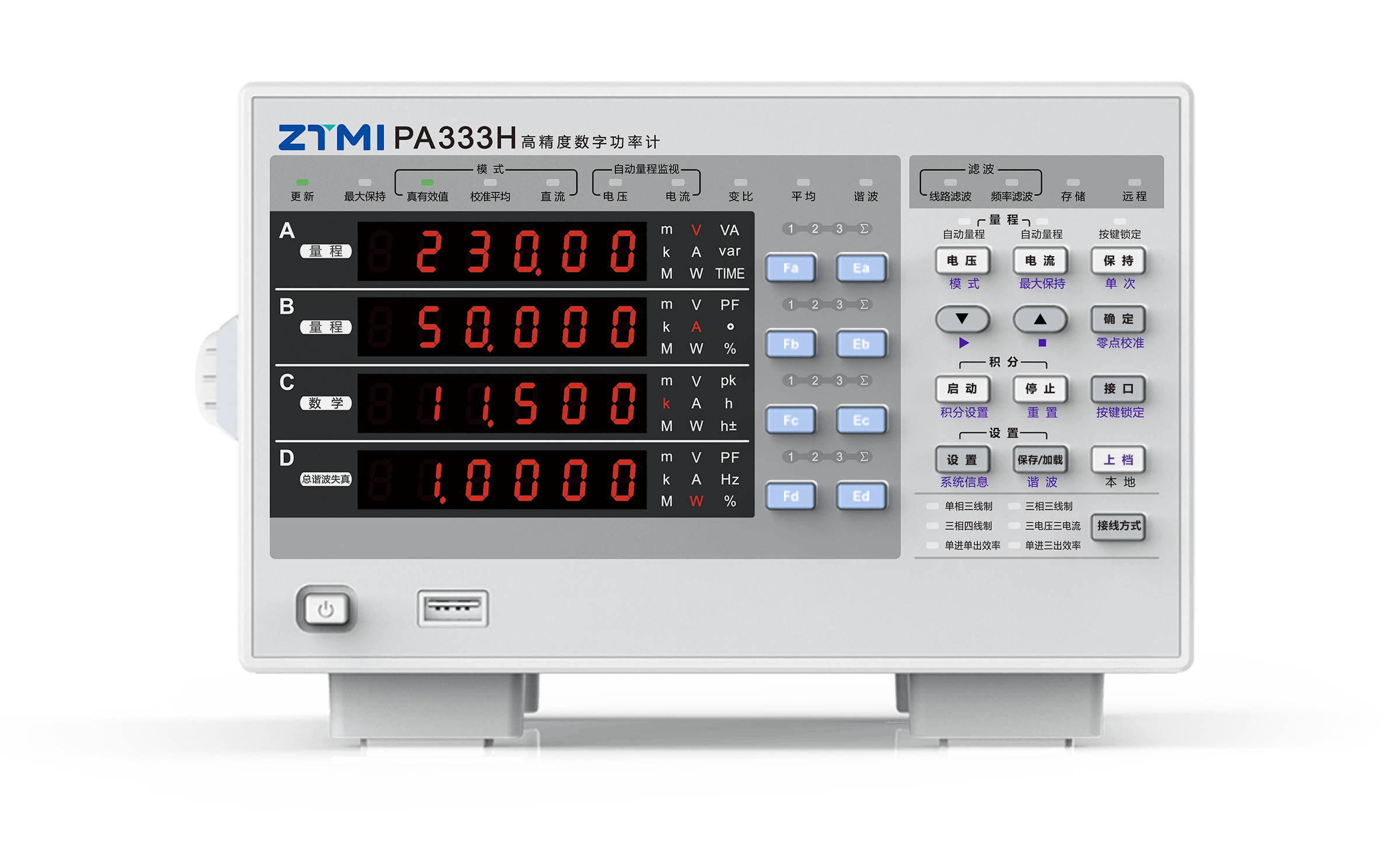

技術參數和產品對比PA333H大功率測量型數字功率計
滿足三通道大功率的測試場景

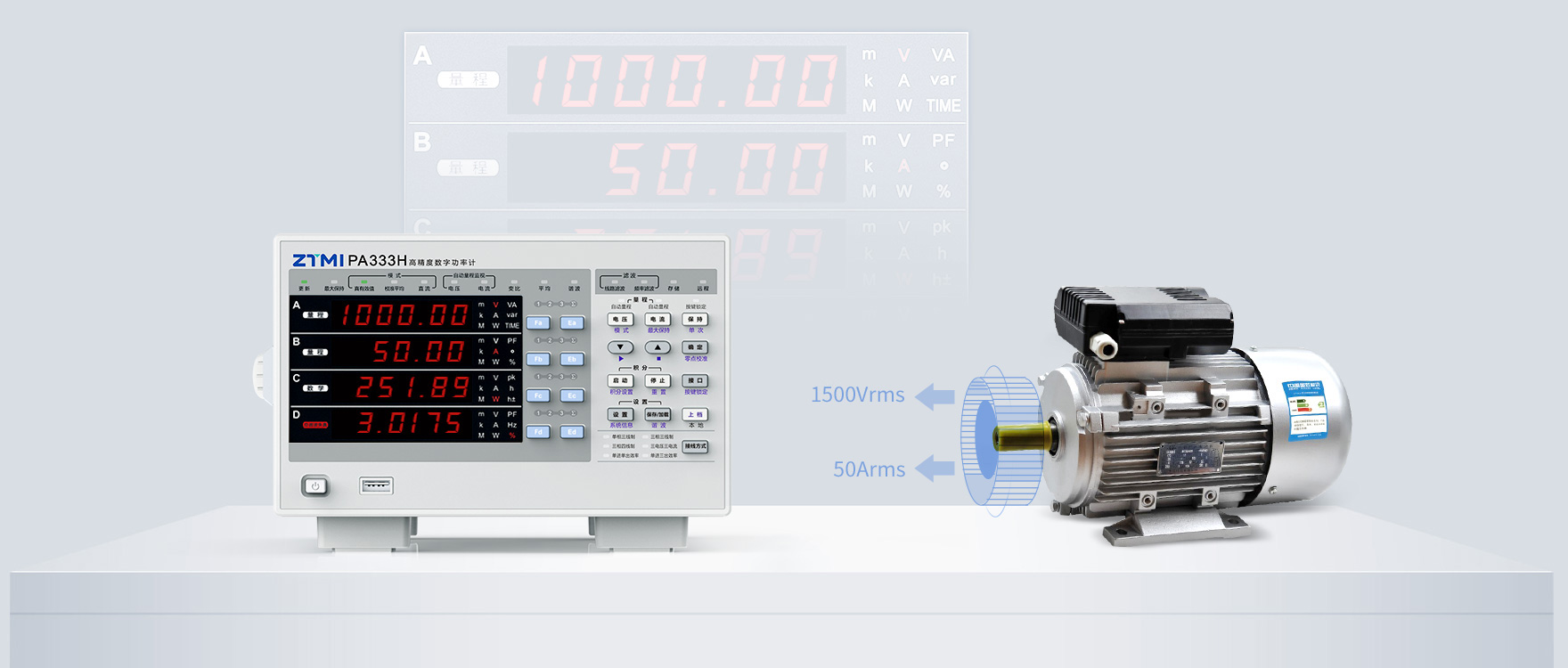

變頻器電機測試

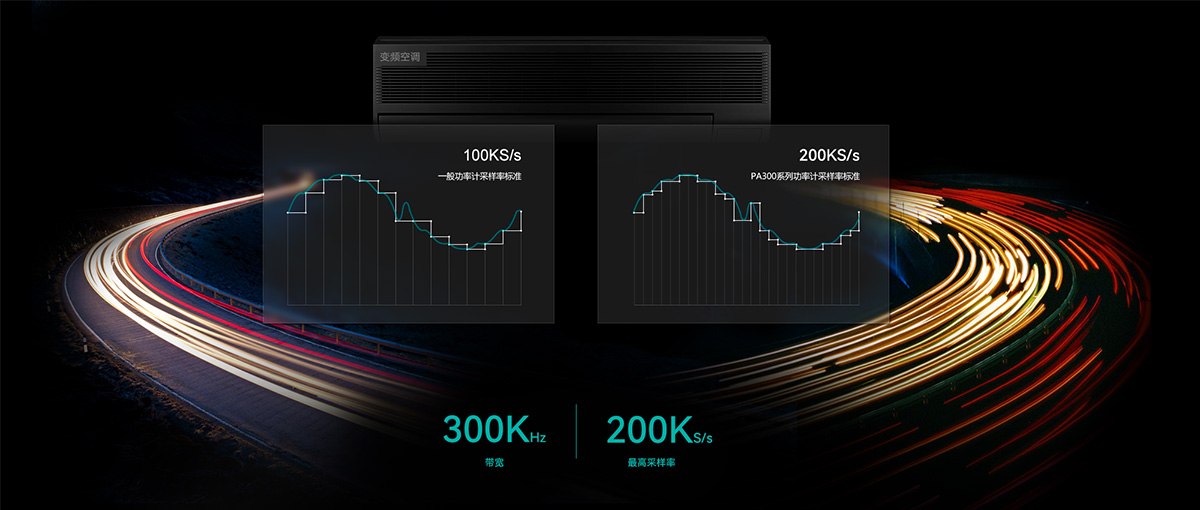

PA333H可以直接測量1500V、50A的電壓、電流?？奢p松滿足高達75kW的大功率測試要求。同時還配備300kHz帶寬，在面對高頻PWM時也能準確還原信號真實情況。

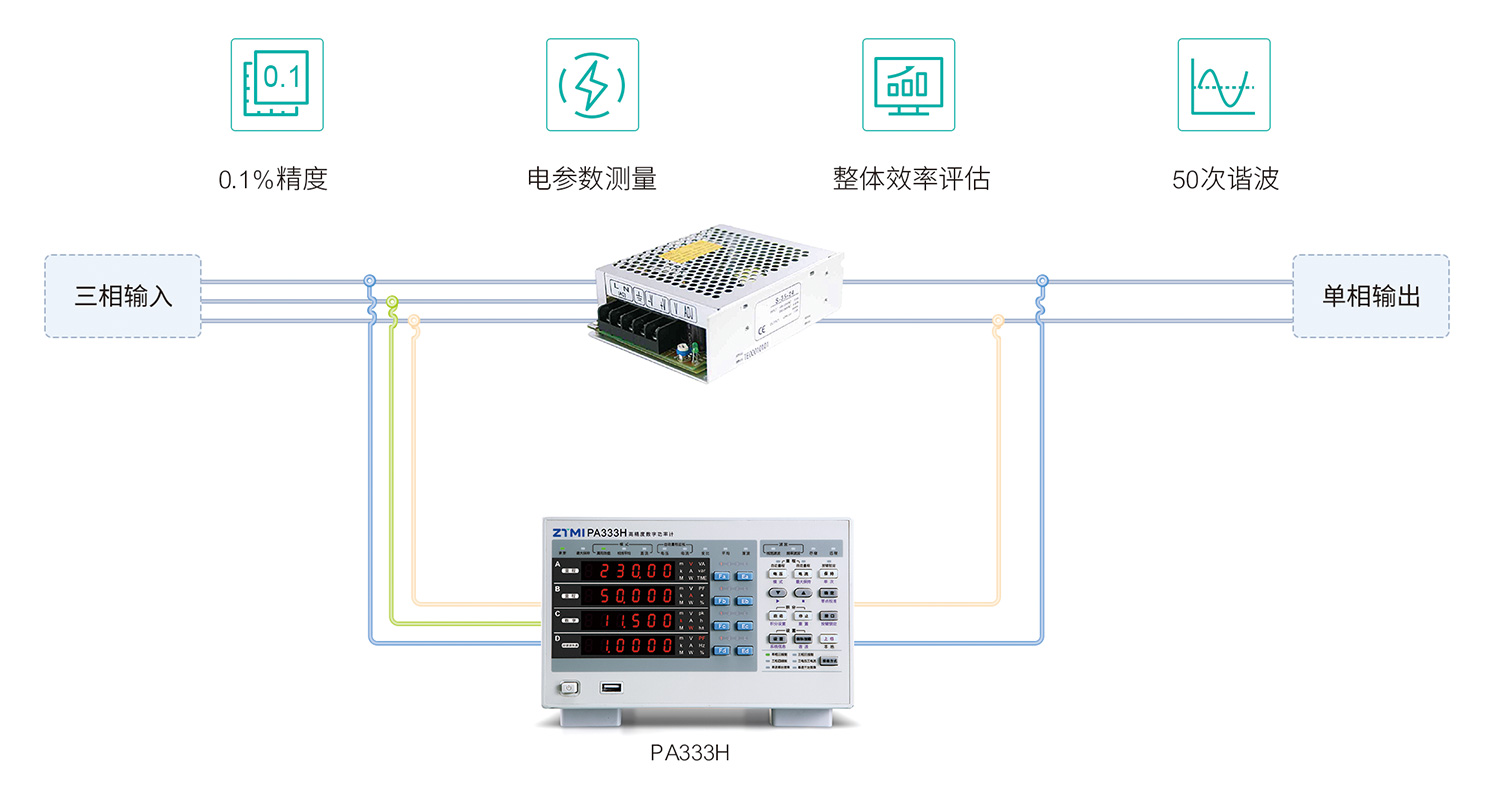

電源效率測試
PA333H功率計三通道量程可單獨設置，在測量單相電源時，可直接開啟“單進單出”模式測量模塊效率。而面對三相電源時，可以開啟“單進三出”模式，輕松評估電源模塊整體效率。
五大核心技術保證0.1%功率精度

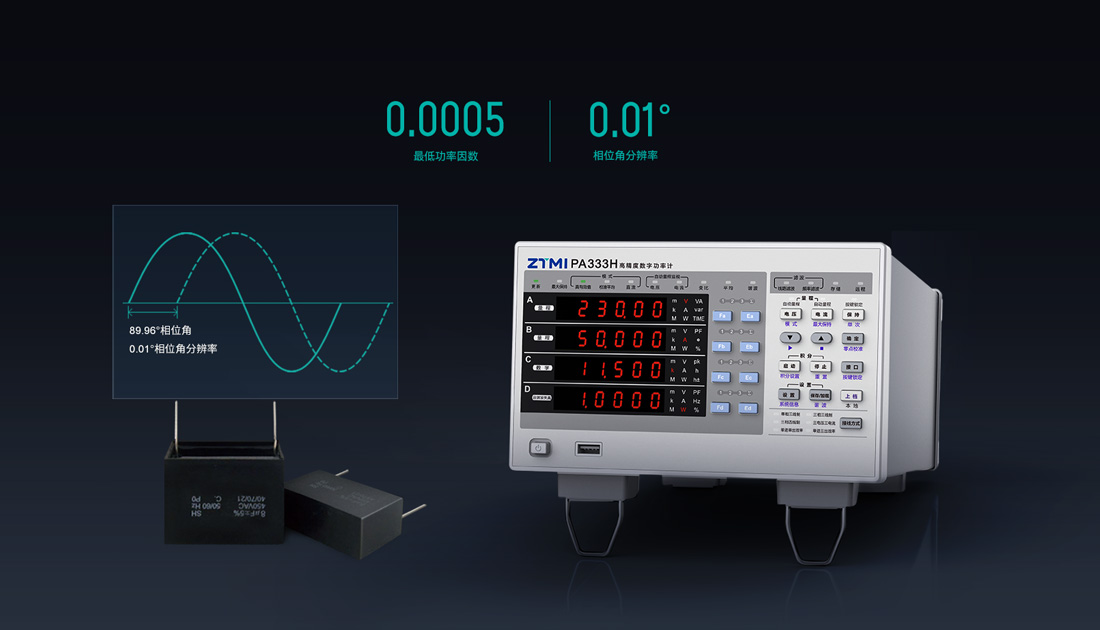

低功率因數下仍能保證高精度測量
PA300系列數字功率計采用100MHz同步時鐘，相角分辨率高達0.01°。即使在低至0.0005的功率因數下仍能保證0.1%的高測量精度。

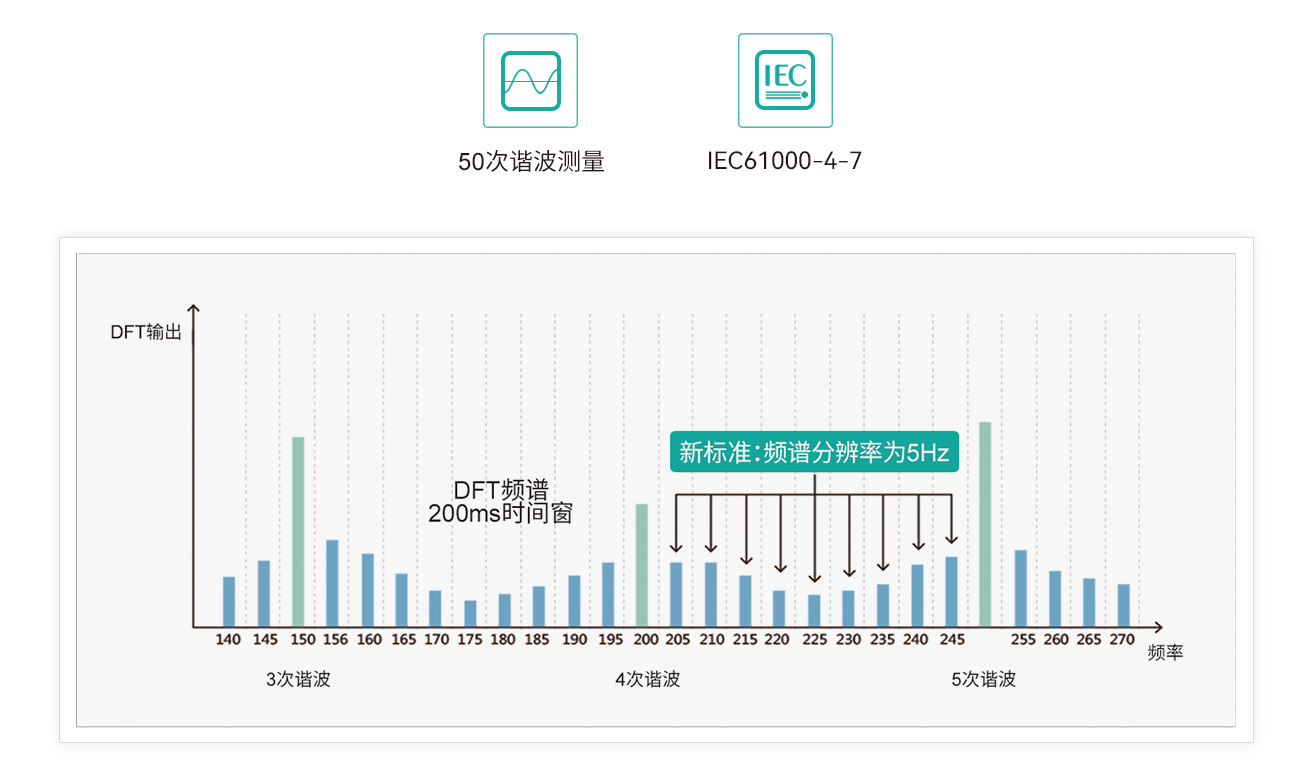

諧波測量符合IEC61000-4-7國際標準
PA300系列數字功率計可進行完全符合諧波測量國際標準IEC61000-4-7的測定，根據基波的頻率，最高可測量至50次諧波。

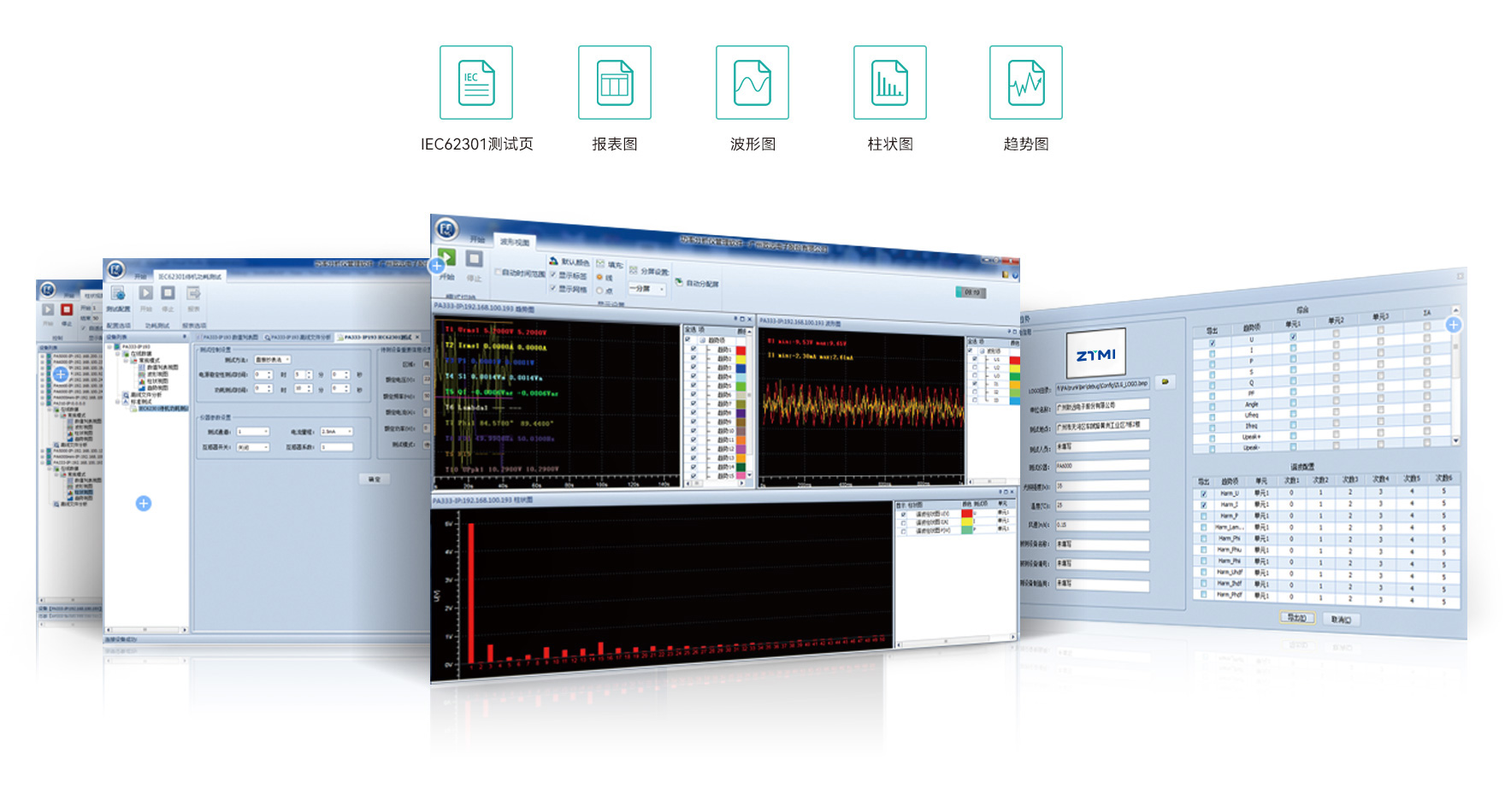

全新MTA分析軟件，實現儀器遠程控制與數據高效分析
MTA數據分析軟件是致遠儀器全新開發的平臺化應用軟件，不僅可以實現對PA300功率計的遠程控制，也可實現對功率計數據的實時顯示、保存，采集顯示電壓、電流波形圖，生成各次諧波數據、諧波柱狀圖、諧波趨勢圖，MTA數據分析軟件還可支持我司其他儀器的遠程控制和數據分析。

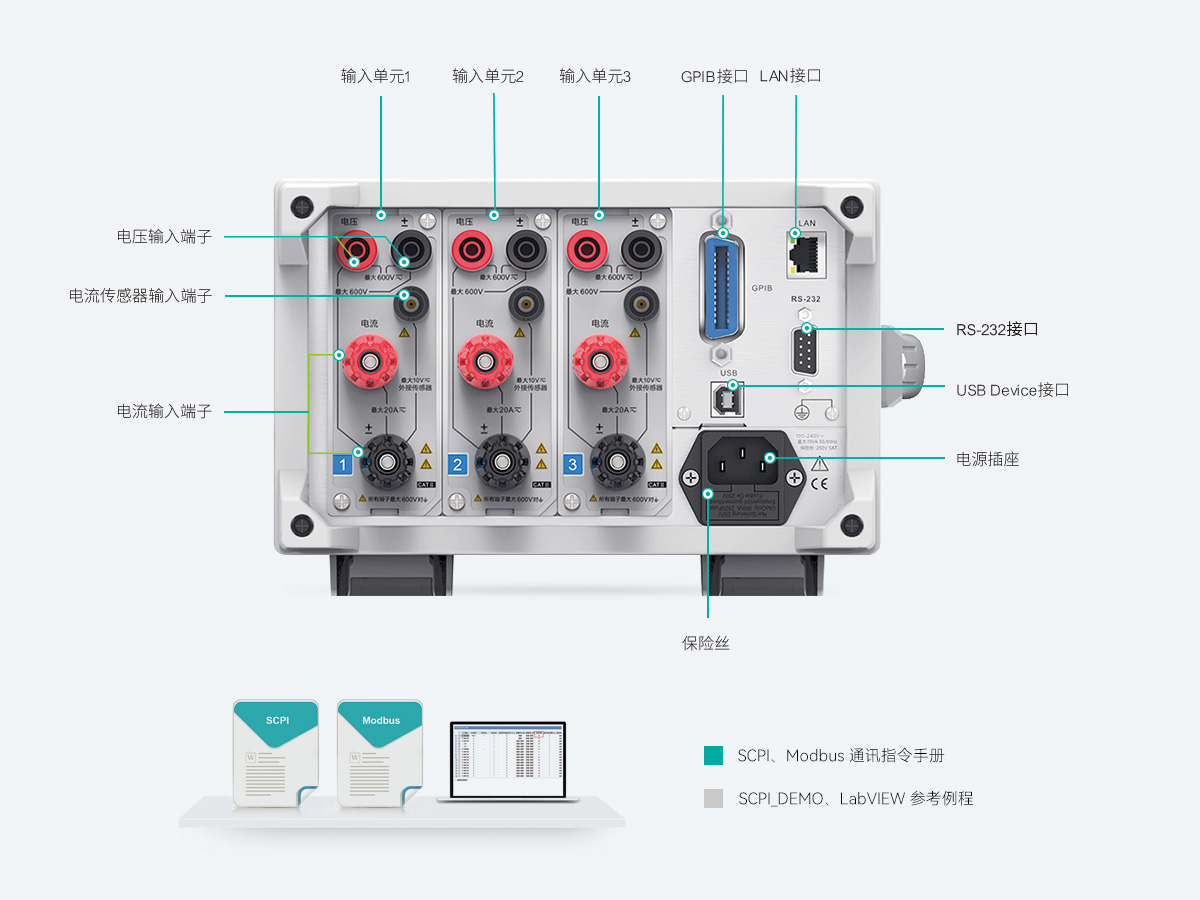

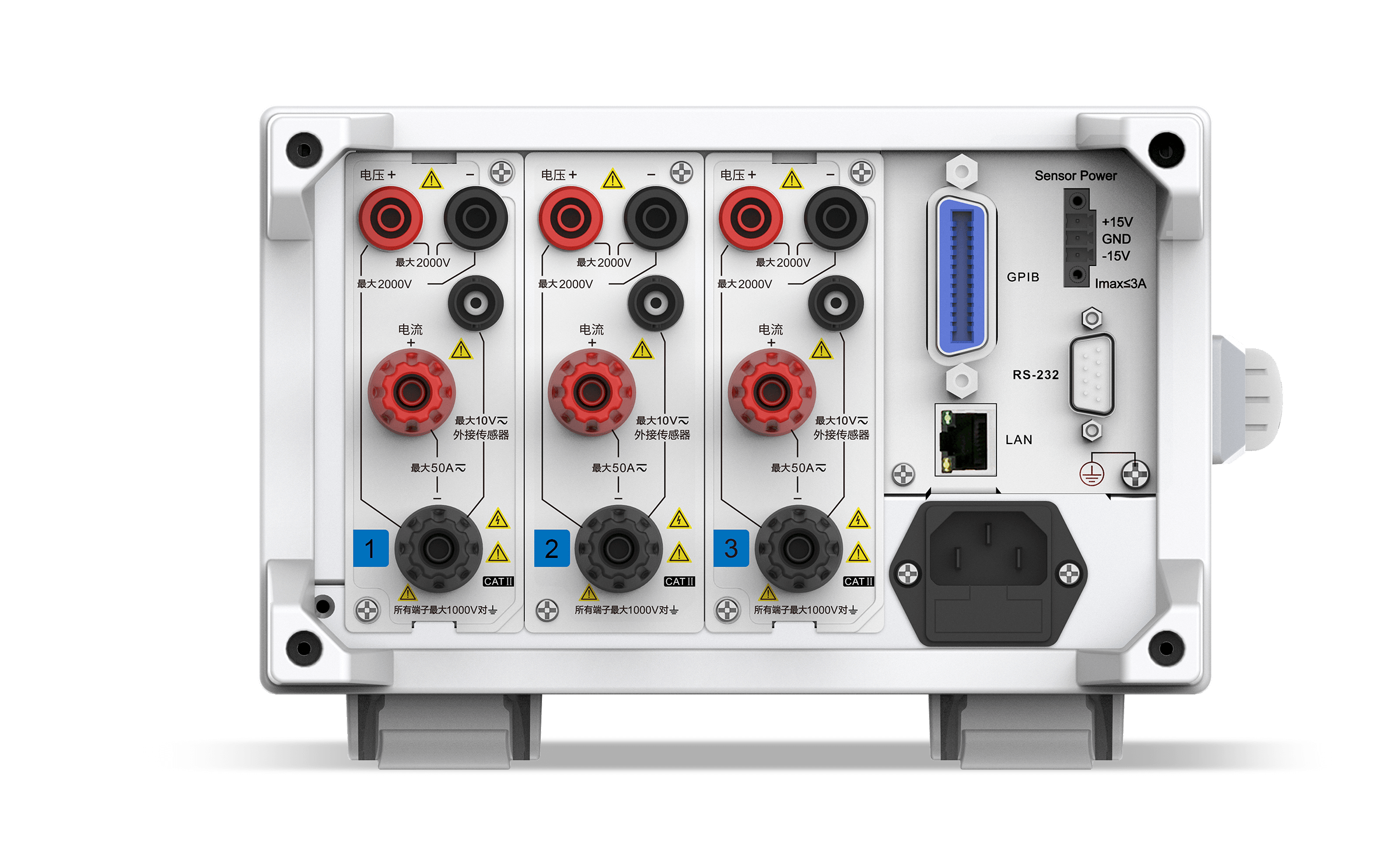

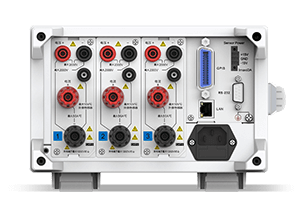

豐富通訊接口
通訊接口是數據通訊的硬件基礎。PA300系列功率計標配LAN、GPIB、RS-232和USB Device接口，兼容SCPI、Modbus兩種通訊指令，保證了測試設備在自動化產線測試的系統集成中具備良好的兼容性。
功率計選型表
| 型號 | PA333H-2K | PA333H | PA323H | PA323 | PV300 | PA310H | PA310 |
|---|---|---|---|---|---|---|---|
| 實物圖 |
|
|
|
|
|
|
|
| 輸入通道 | 三通道 | 三通道 | 三通道 | 三通道 | 三通道 | 單通道 | 單通道 |
| 基本精度 | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% |
| 輸入帶寬 | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 100kHz | DC,0.1Hz ~ 5.5kHz | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 300kHz |
| 采樣率 | 200kS/s | 200kS/s | 200kS/s | 200kS/s | 100kS/s | 500kS/s | 500kS/s |
| 諧波分析次數 | 1-50次 | 1-50次 | 1-50次 | 1-50次 | 1~50次（選配） | 1-50次 | 1-50次 |
| 最大測試電壓 | 2000V | 1500V | 1000V | 600V | 1500V | 1000V | 600V |
| 電流測試范圍 | 5mA-50A | 5mA-50A | 500μA-5A | 2.5mA-20A | 5mA-50A | 5mA-50A | 25μA-20A |
| 外部傳感器輸入 | BNC | BNC | BNC | BNC | BNC | BNC | BNC |
| 通信接口 | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host |
| 測試場景 |
光伏逆變器 儲能逆變器 PCS變流器 三相大功率電源 |
大功率電機 三相大功率電源 光伏逆變器直流輸入 |
光伏逆變器交流輸出 搭配高精度電流傳感器 |
小功率電機 三相小功率電源 |
生產測試 系統集成 |
單相大功率電源 |
單相小功率電源 家電行業功耗測試 |
