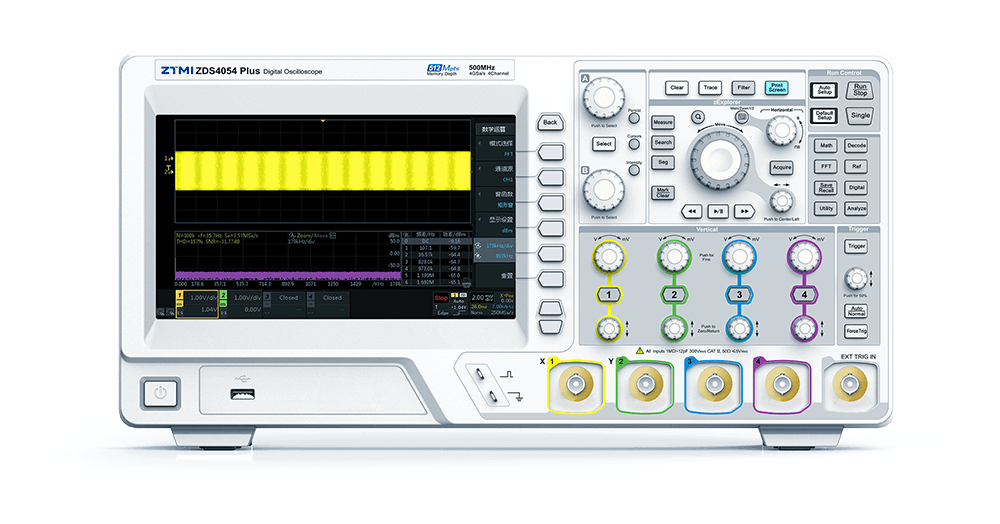

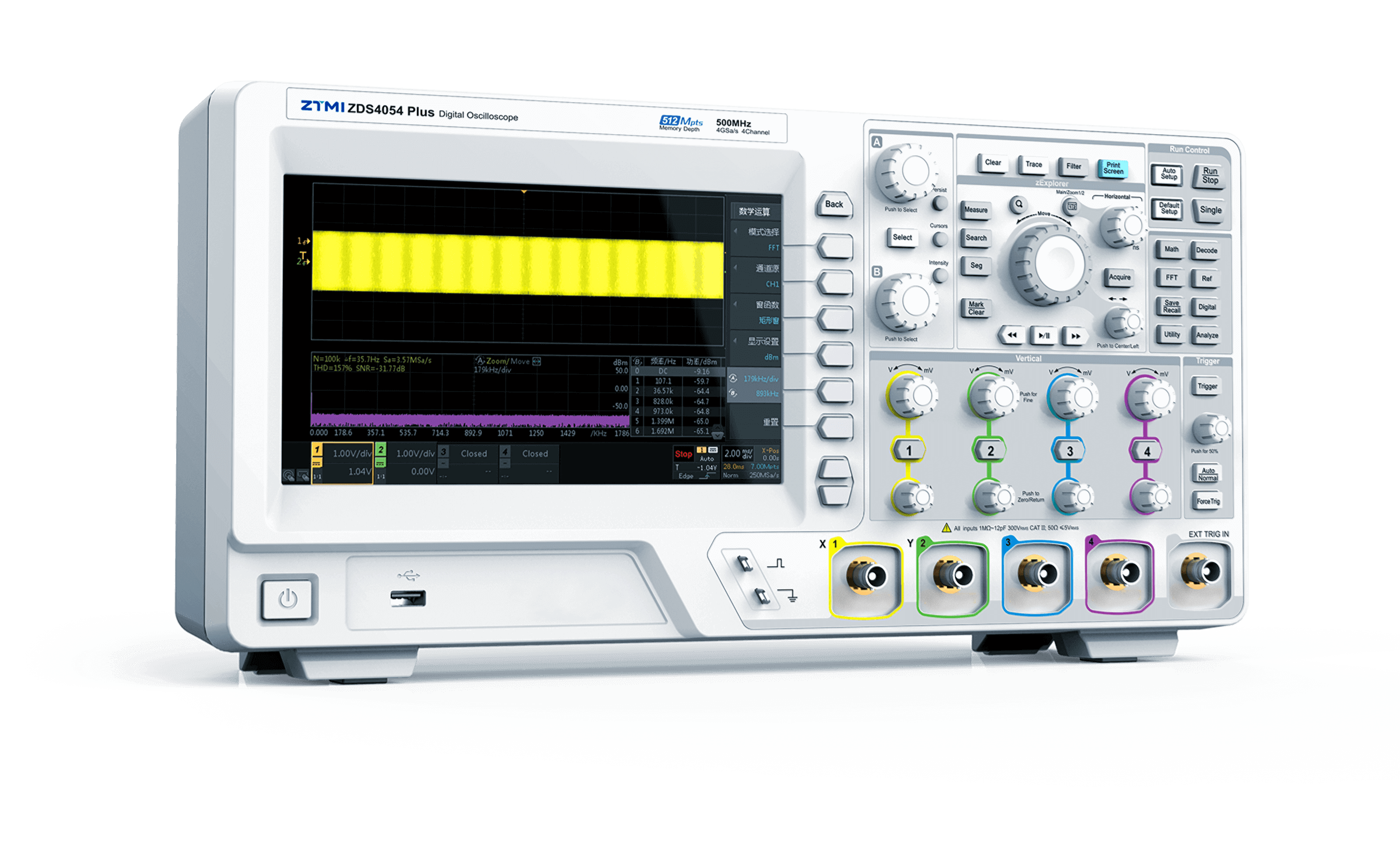

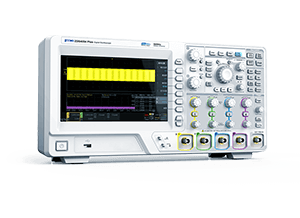

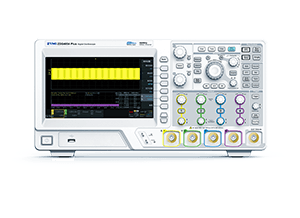

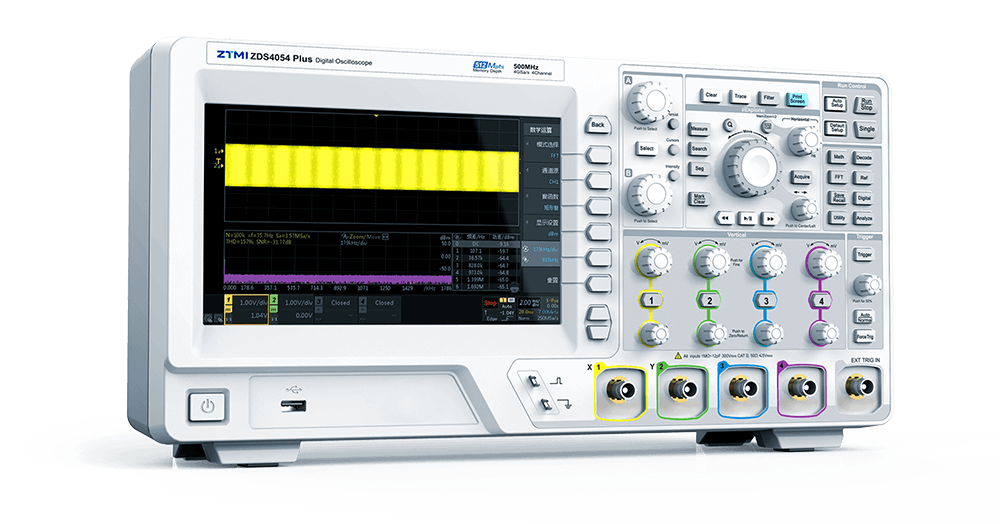

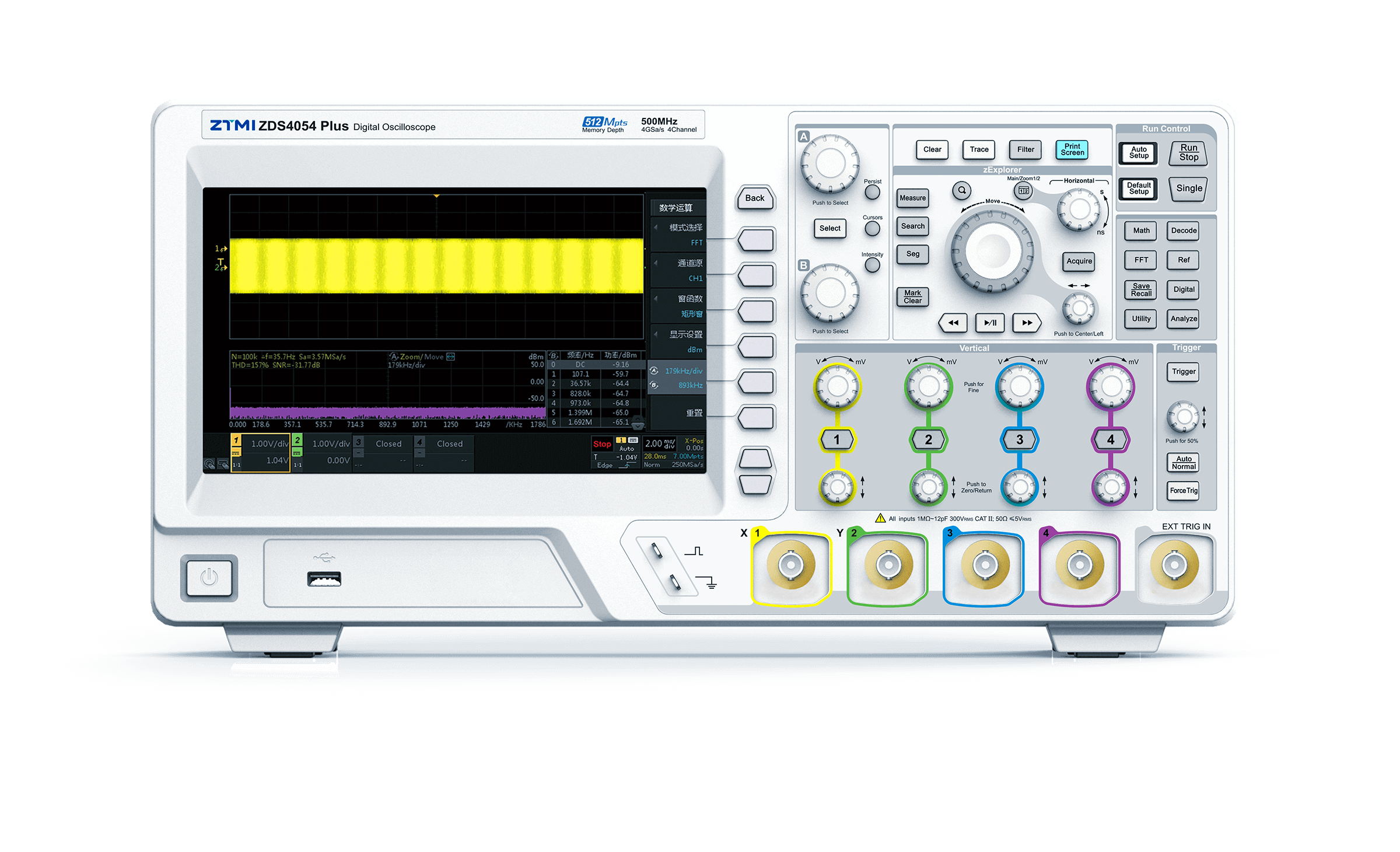

ZDS4000數據挖掘型示波器

捕獲512M海量的波形大數據，配合深層次數據挖掘能力，基于全觸屏和流暢的操作體驗，以一種全新的分析方式定位問題，這就是數據挖掘型示波器！



  1. ZDS4000數據挖掘型示波器



  2. ZDS4000數據挖掘型示波器



  3. ZDS4000數據挖掘型示波器

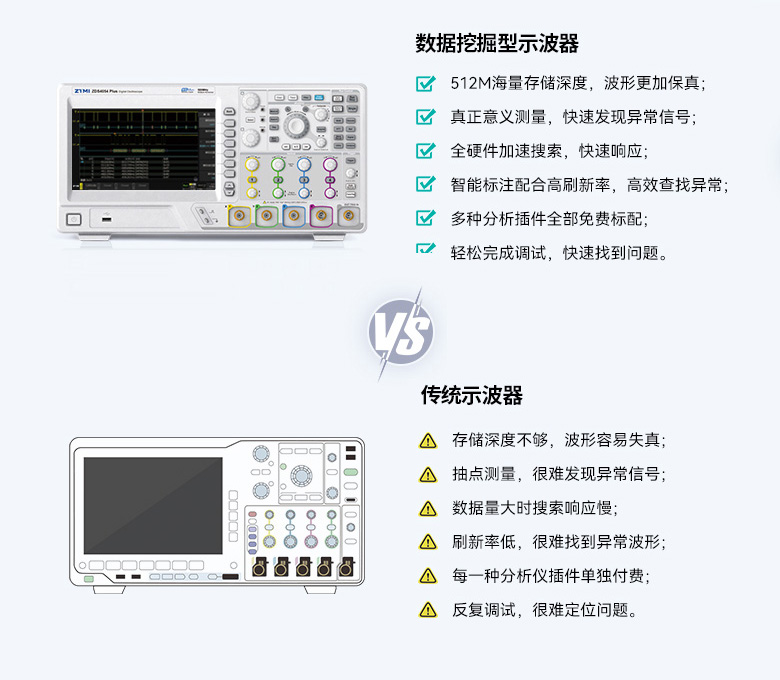

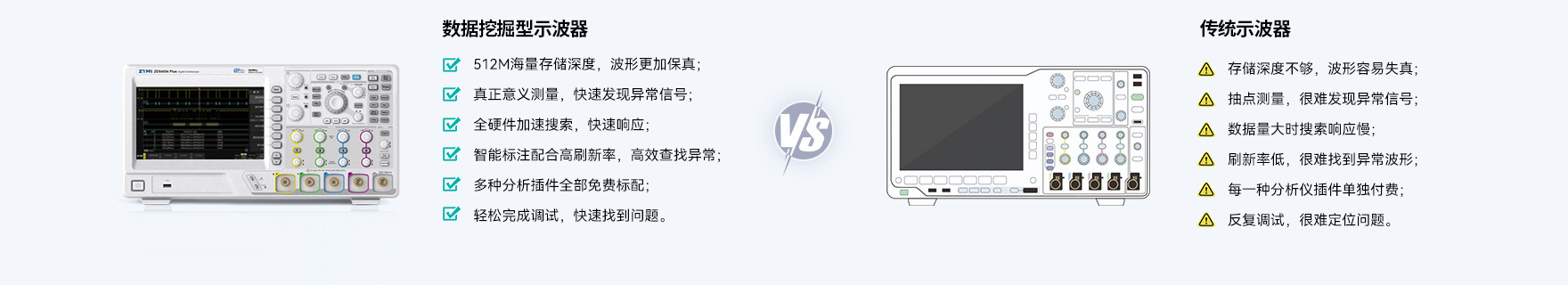

什么是數據挖掘型示波器？

捕獲512M海量的波形大數據，配合深層次數據挖掘能力，基于全觸屏和流暢的操作體驗，以一種全新的分析方式定位問題，這就是數據挖掘型示波器！

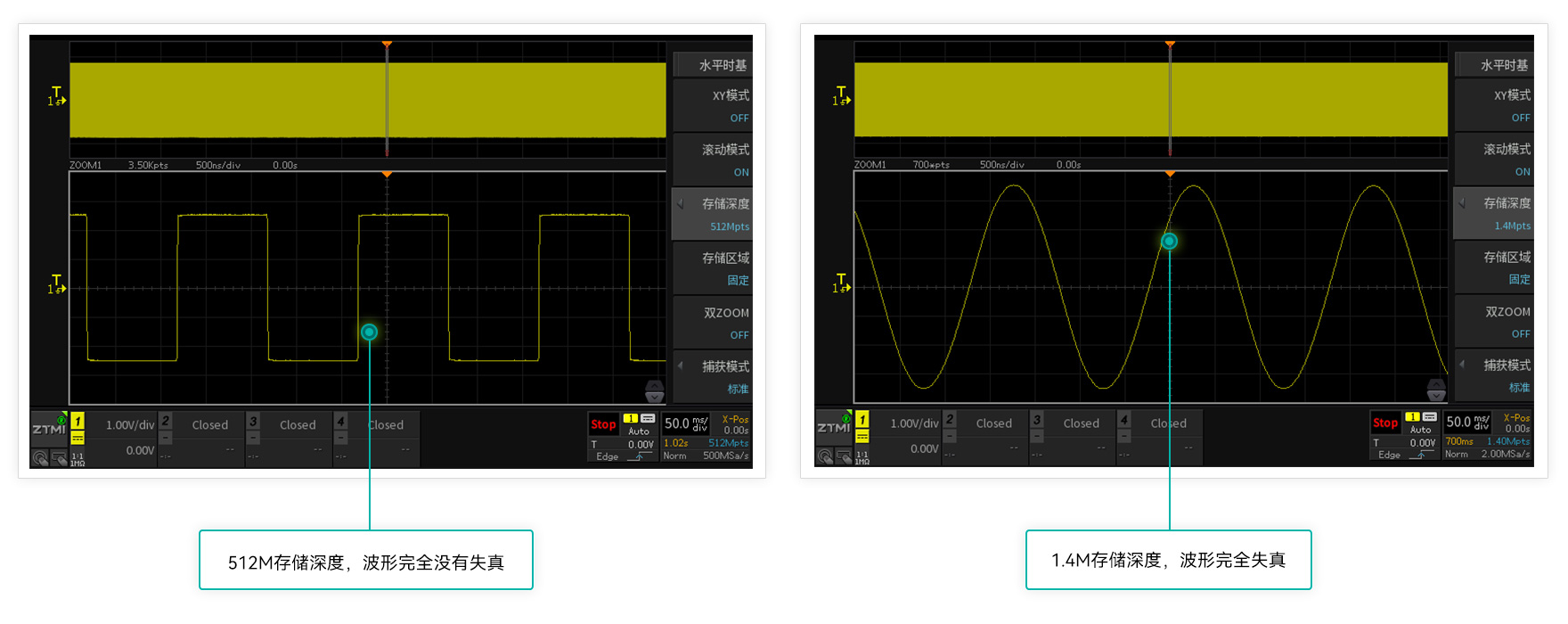

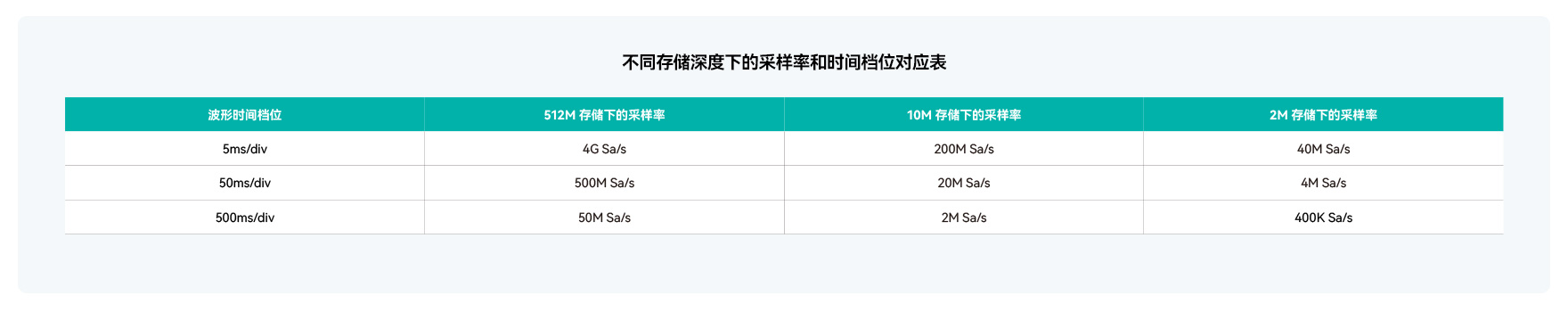

數據挖掘第一步：512M大數據存儲

存儲深度等于采樣率乘以采樣時間，512M大存儲深度，長時間捕獲波形，依然不會出現波形失真。

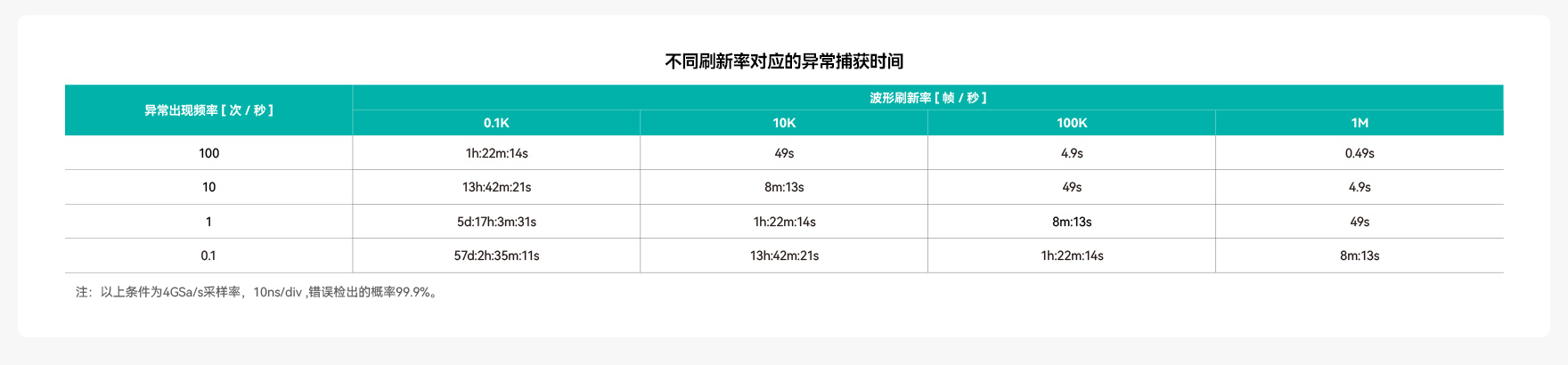

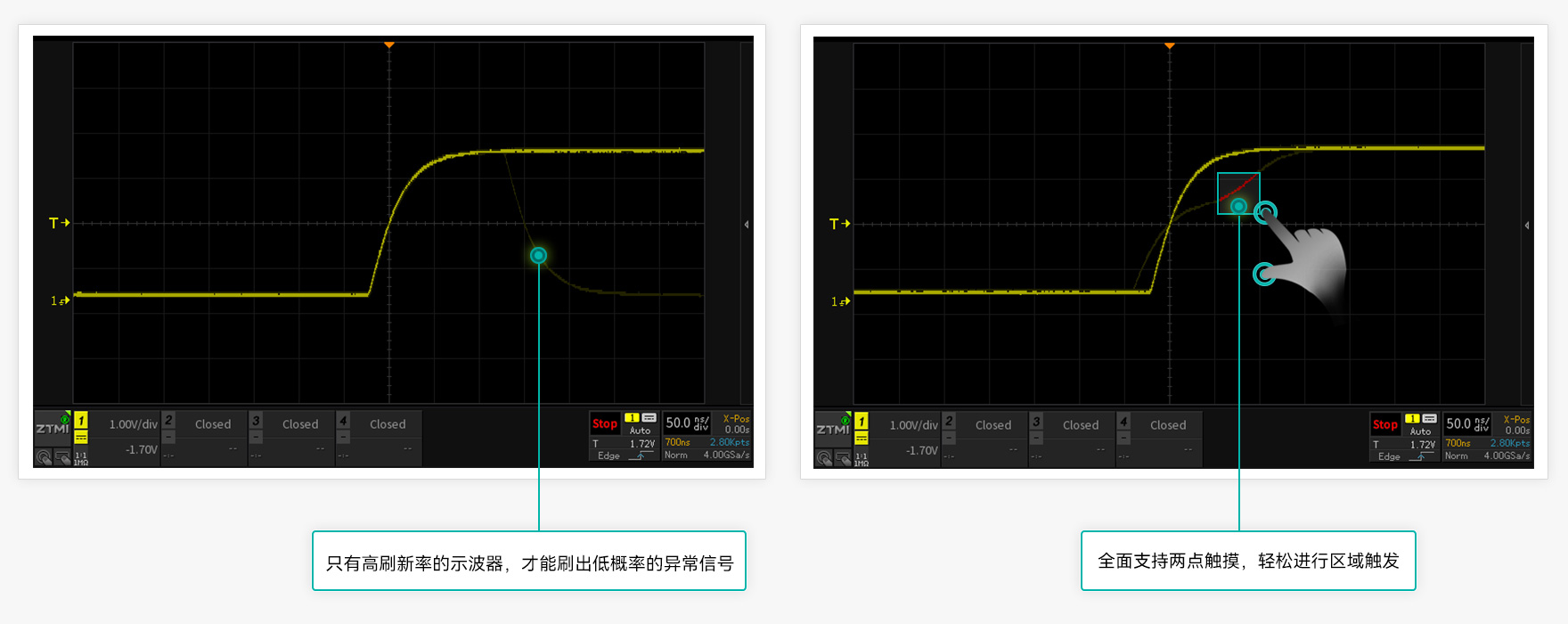

數據挖掘第二步：1M刷新率異常捕獲

波形刷新率越高，死區時間就越短。ZDS4000系列示波器，標配1M次波形刷新率，配合模板觸發，讓您最大概率的發現并捕獲異常信號。

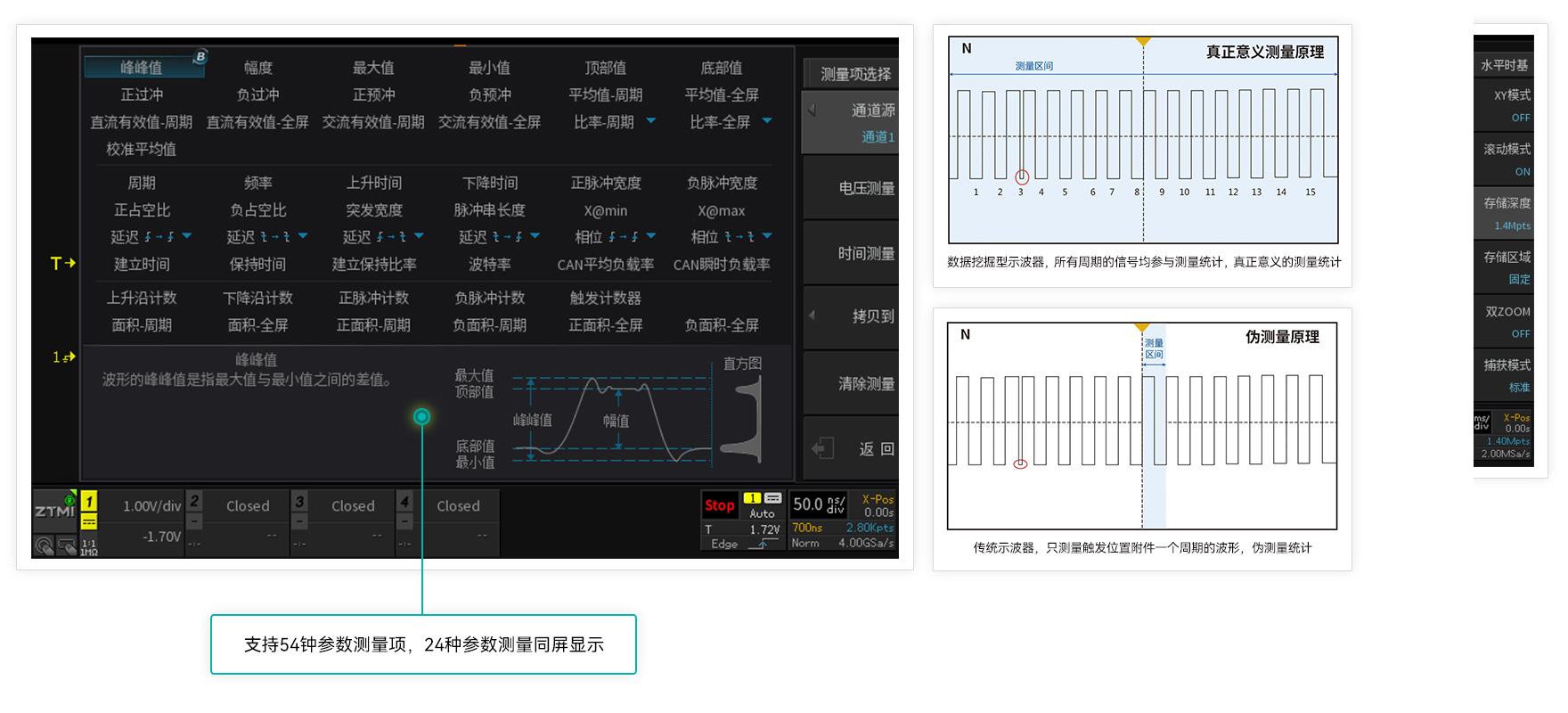

數據挖掘第三步：參數測量

不同于傳統示波器只測一個周期，或通過抽樣減少數據量再測量的模式，ZDS4000系列示波器通過FPGA全硬件并行處理，基于原始采樣率和512Mpts全存儲深度，對每一幀波形每一周期進行測量統計，僅需約1秒即可實現對512Mpts數據的“真正意義”參數測量，測試項目可達50余種，并且支持24種參數同時顯示。這與傳統意義示波器的測量有著本質的區別，也是示波器測試手段與測試方法的突破。

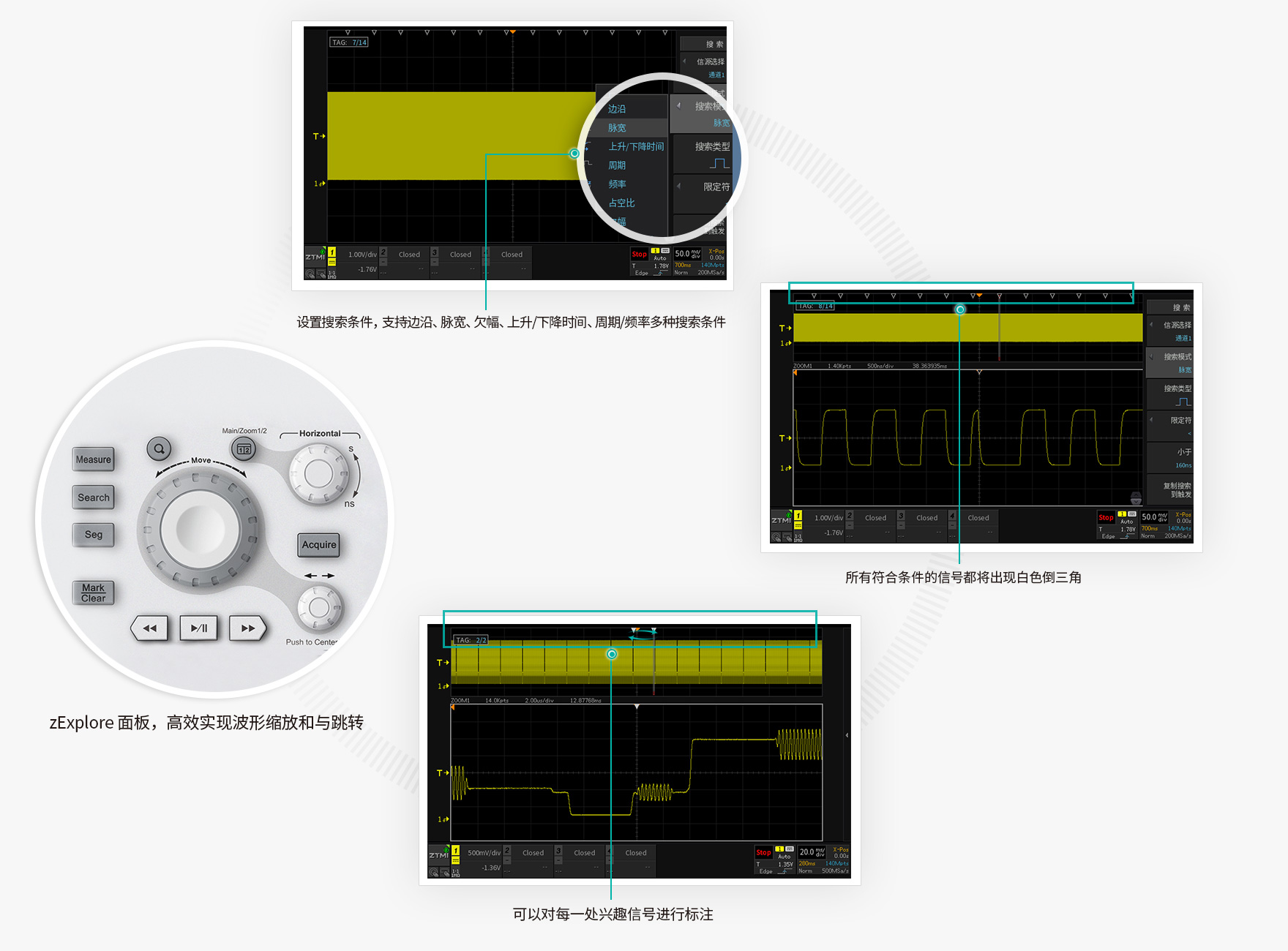

數據挖掘第四步：波形搜索與智能標注

ZDS4000系列示波器不只提供了512M的波形大數據，還配有強大的波形搜索功能和智能標注功能。您可以先通過邊沿、脈寬、欠幅、上升/下降時間、周期/頻率等多種搜索條件來定位512Mpts波形數據中的異常點，再對找出的異常信號使用標注功能，對異常信號進行標注。這里，所有的測量都是經過FPGA全硬件加速，整個過程1S左右即可完成。再對找出的異常信號使用標注功能，對異常信號進行標注。

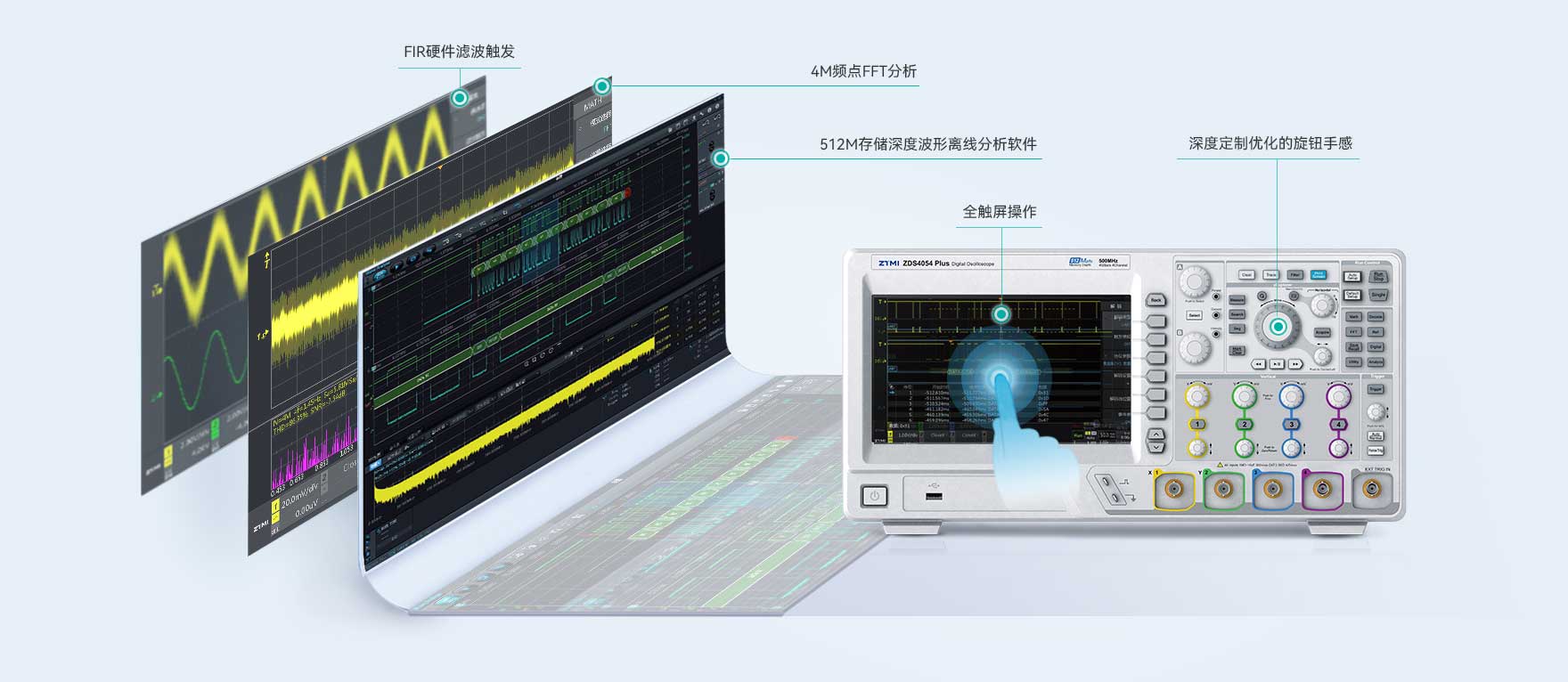

分析插件與特色功能

  • 41種

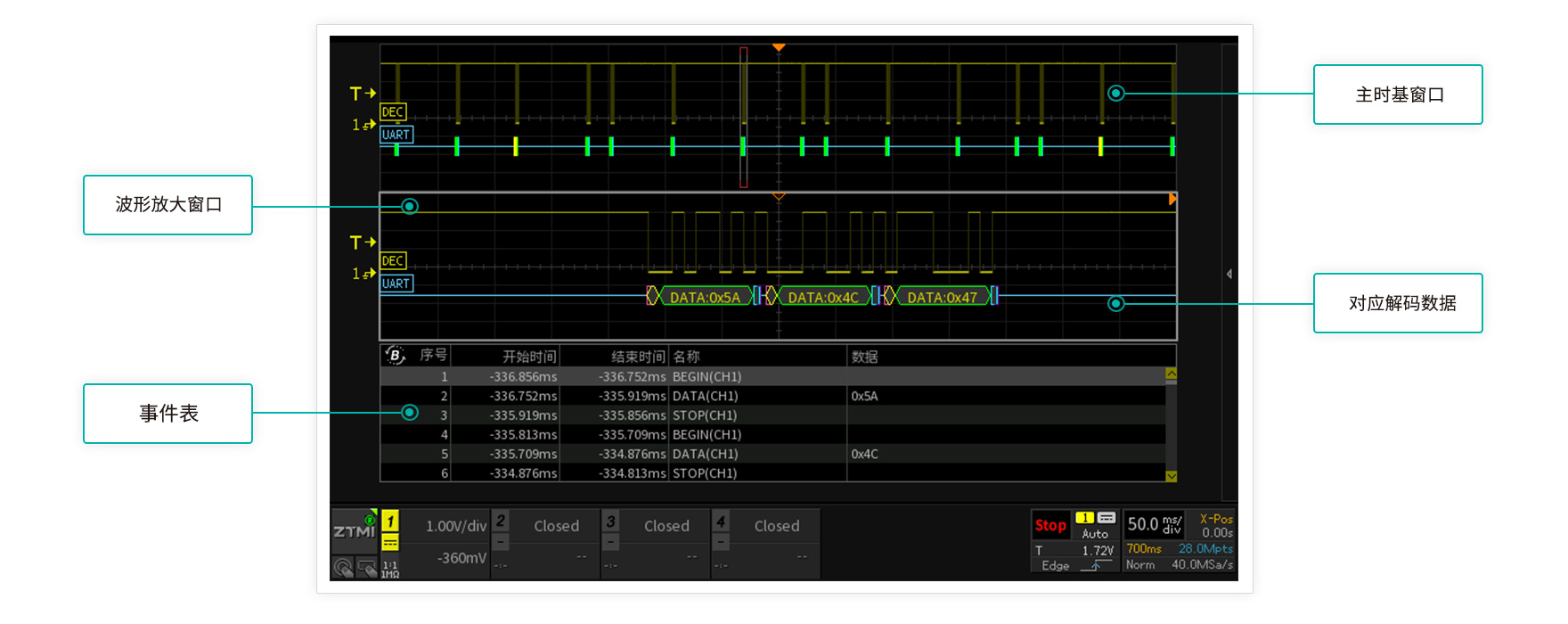

    協議解碼

  • FIR

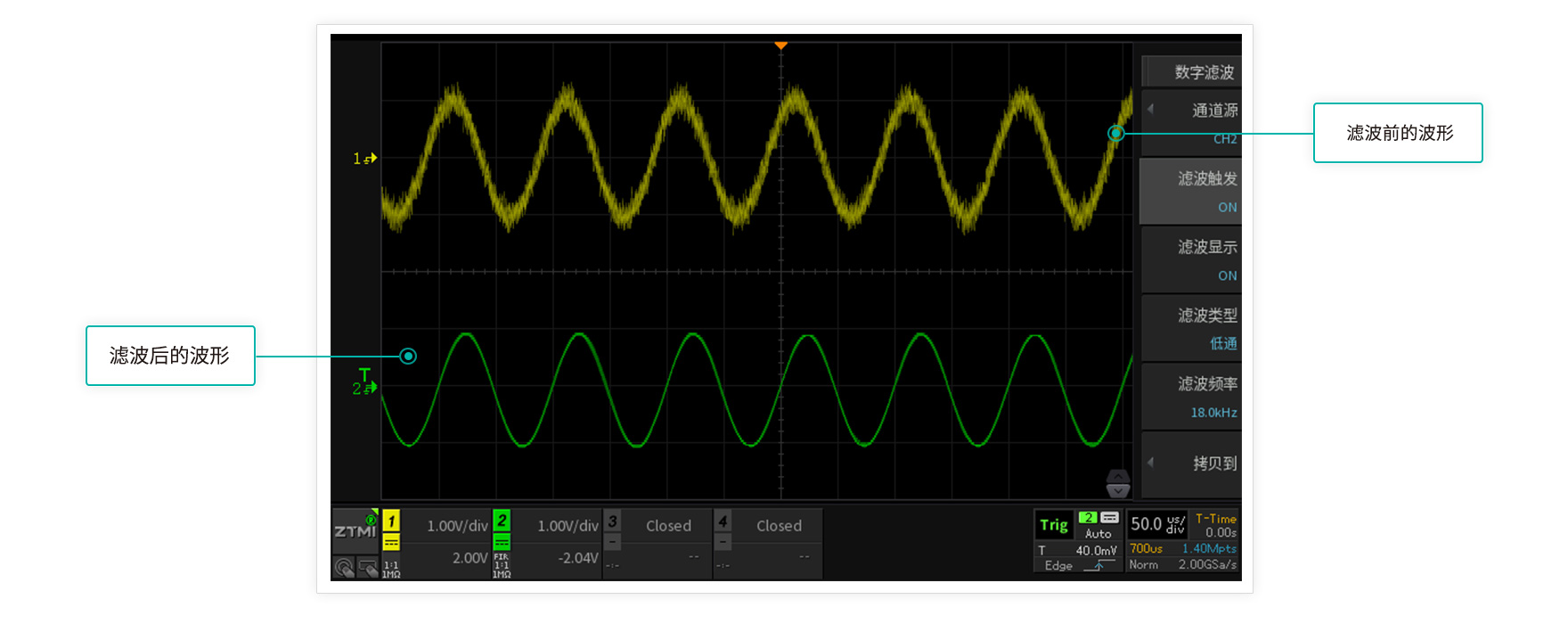

    硬件濾波器

  • ZOOM

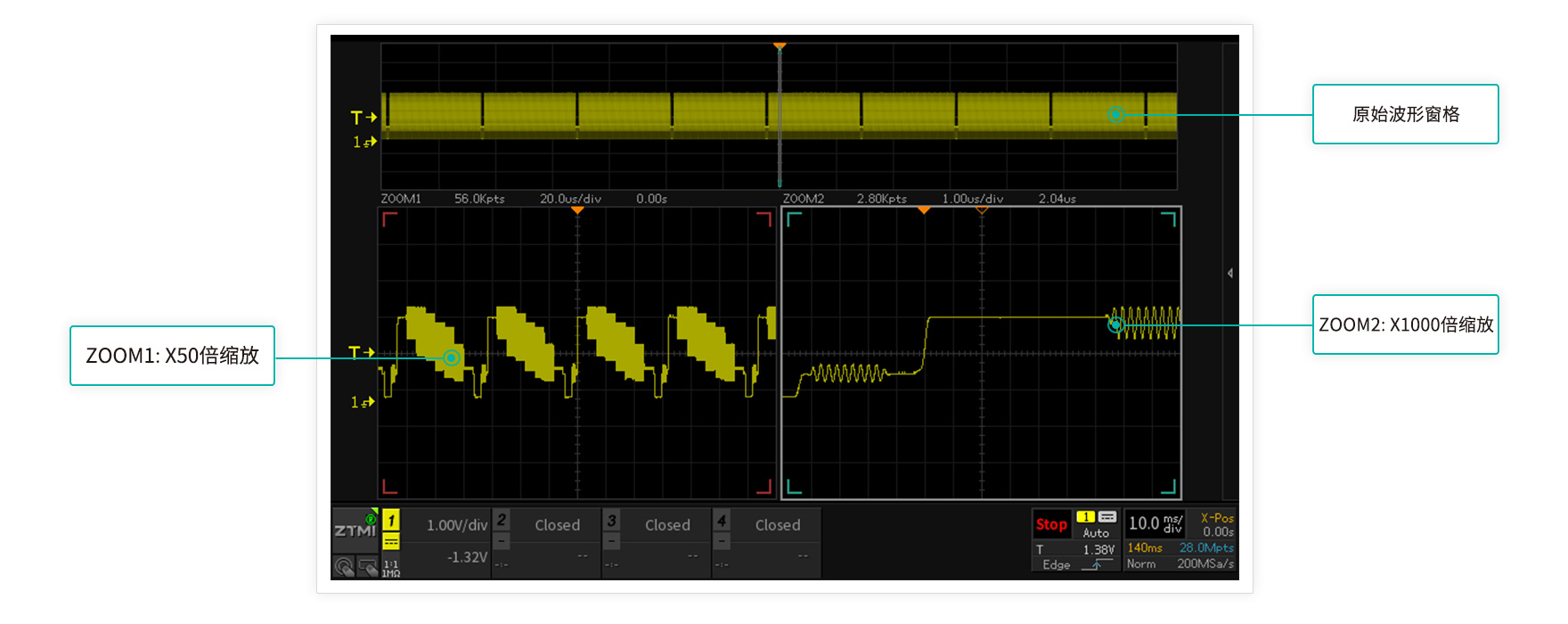

    雙Zoom模式

  • Save

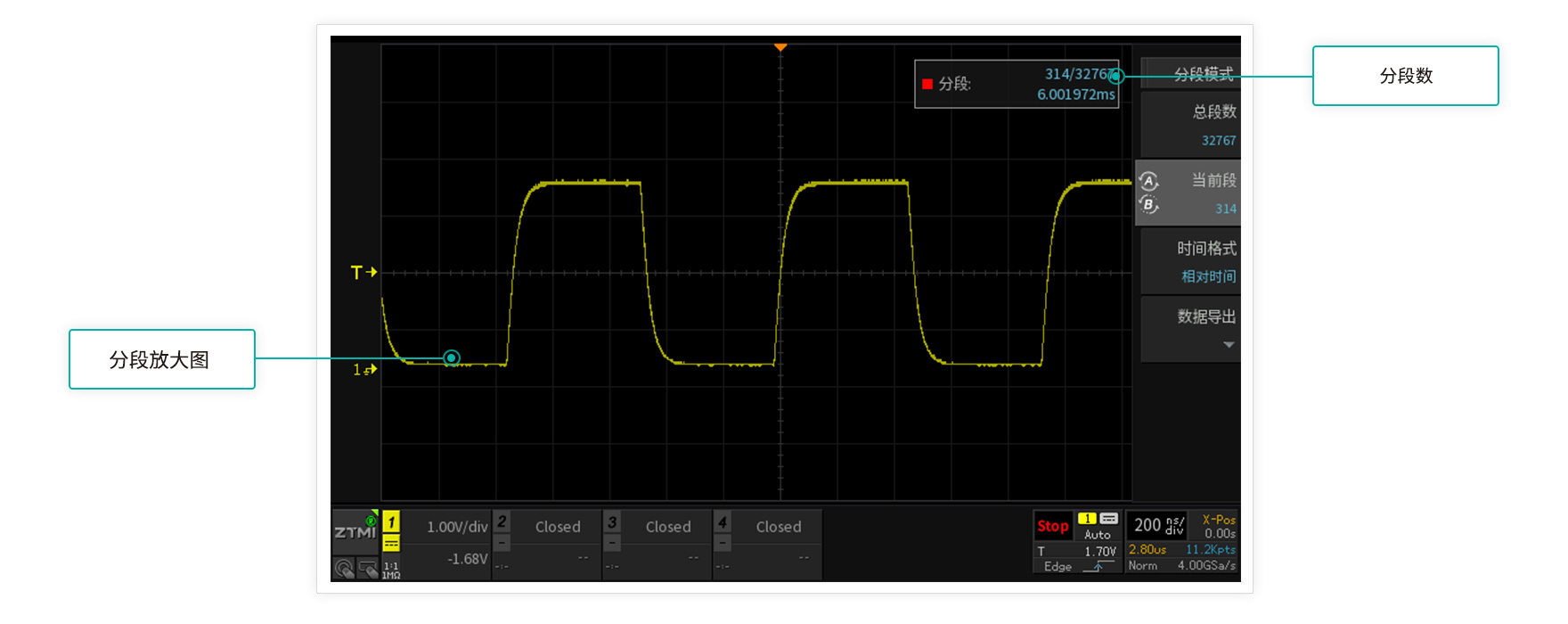

    分段存儲

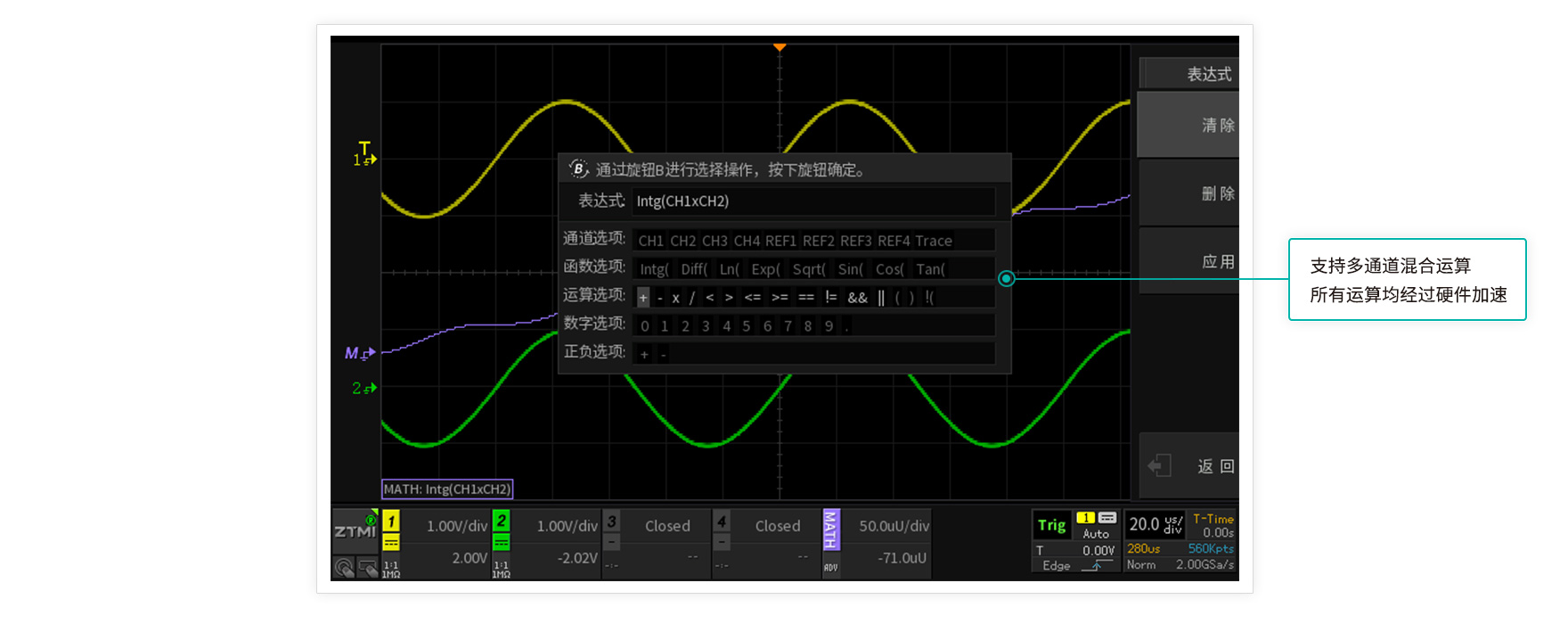

  • Math

    自定義運算

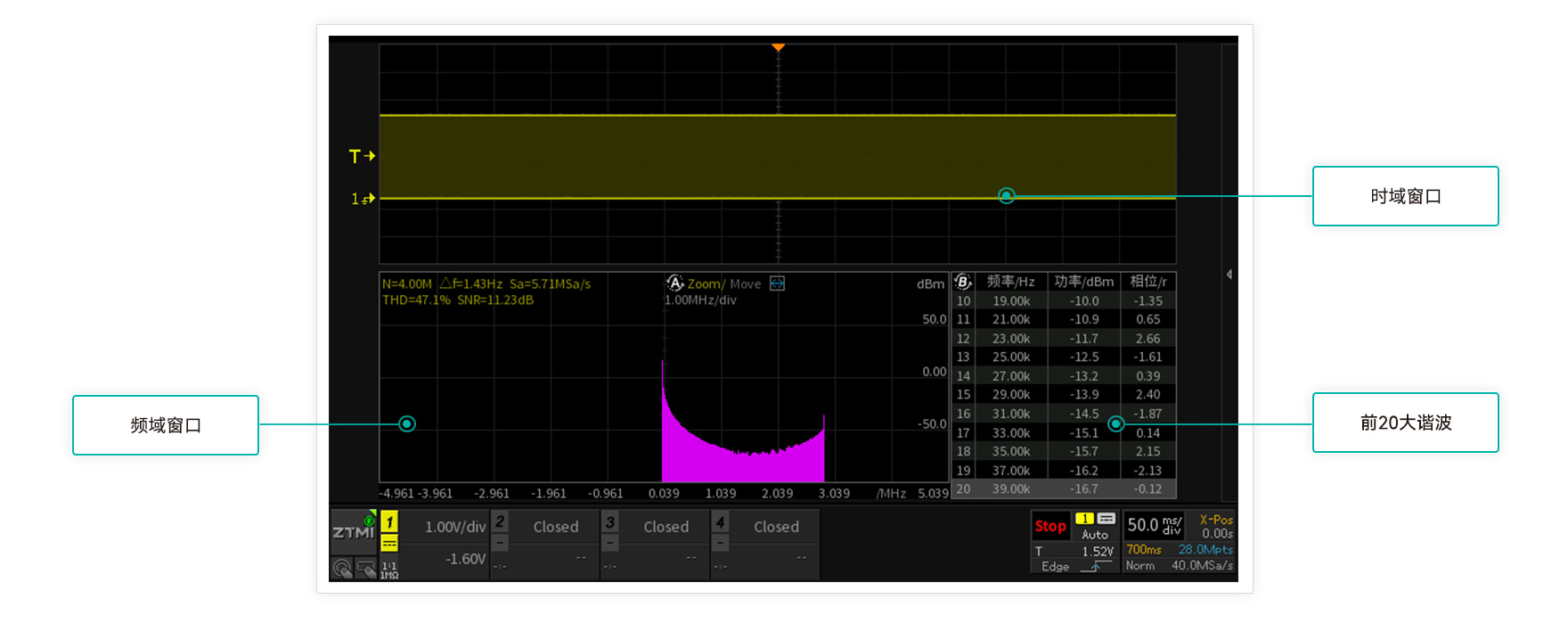

  • 4M

    FFT分析

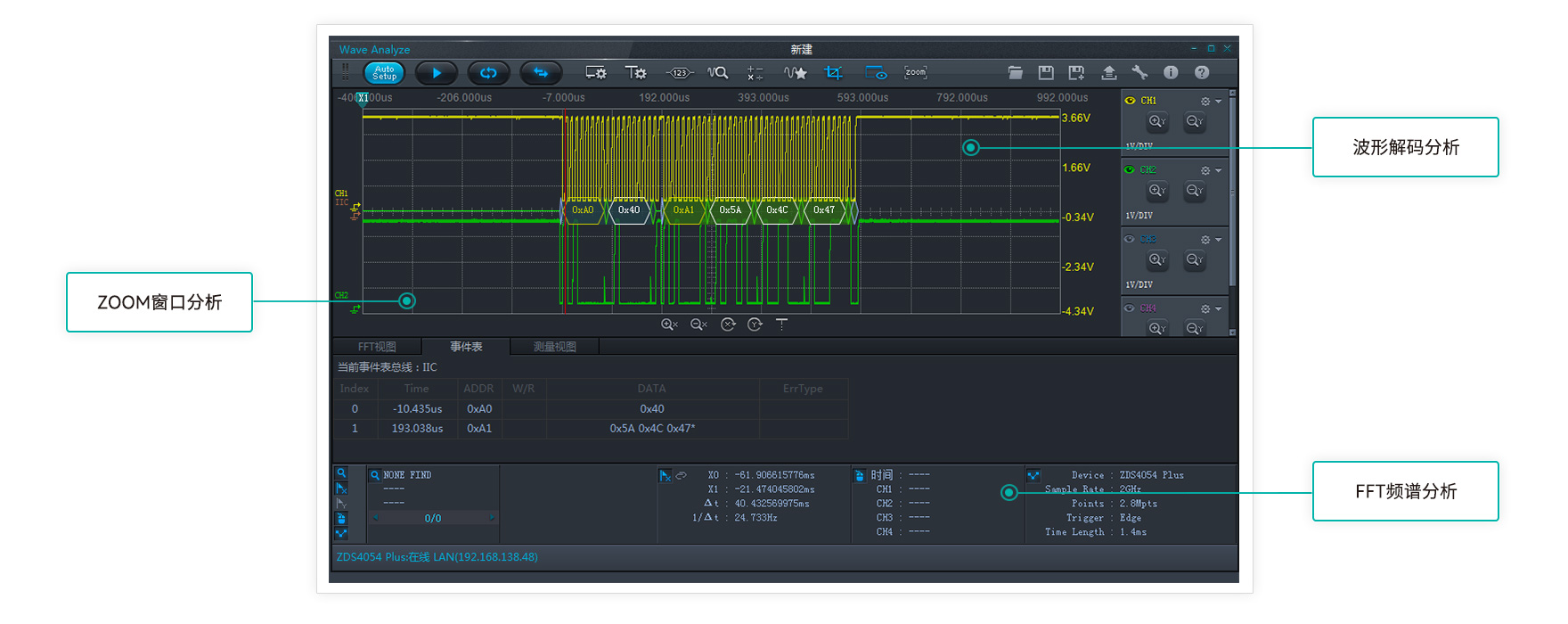

  • Software

    波形分析軟件

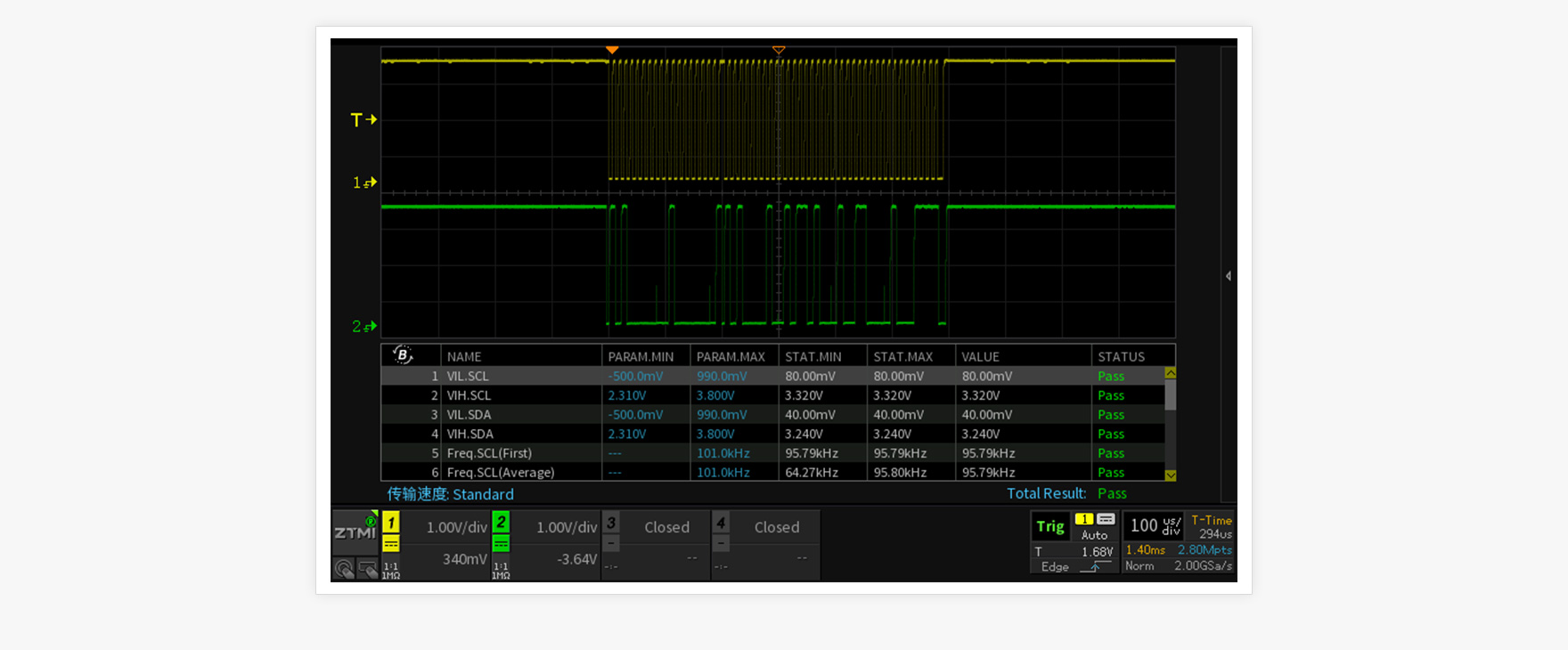

時序分析

ZDS4000系列示波器免費標配時序分析功能，支持自定義參數配置對I2C、I2S、SPI、MIPI-RFFE、CAN、Reset、Switch進行分析處理。自動分析多個波形中最差情況是否滿足標準，可直接篩選某個特定節點并直接生成附帶截圖的報告。

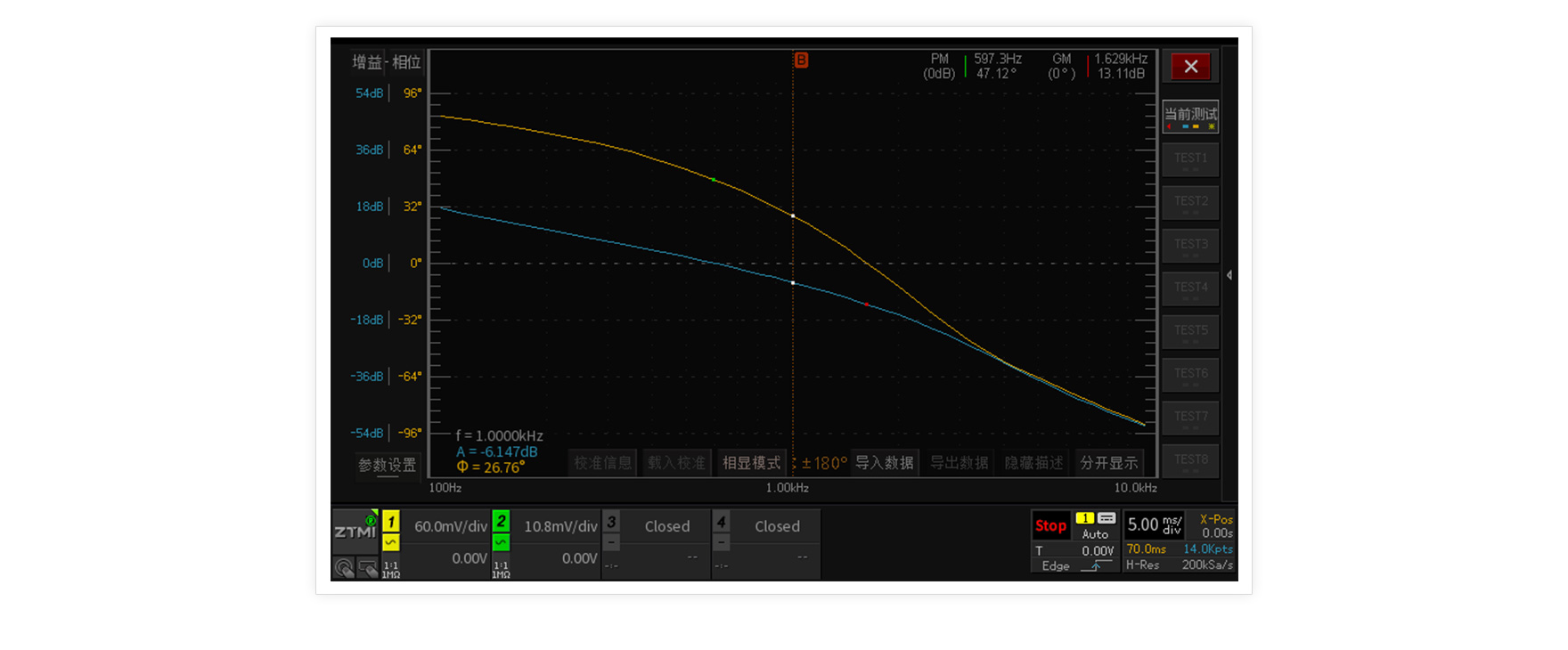

環路測試

致遠電子 ZDS4000系列示波器支持環路測試分析軟件。相對于幾十萬的專業環路分析儀器，內嵌的環路測試分析軟件不僅有完善的環路測試方法和精準的測量精度， 并且對測試操作和用戶體驗進行了創新性地設計。

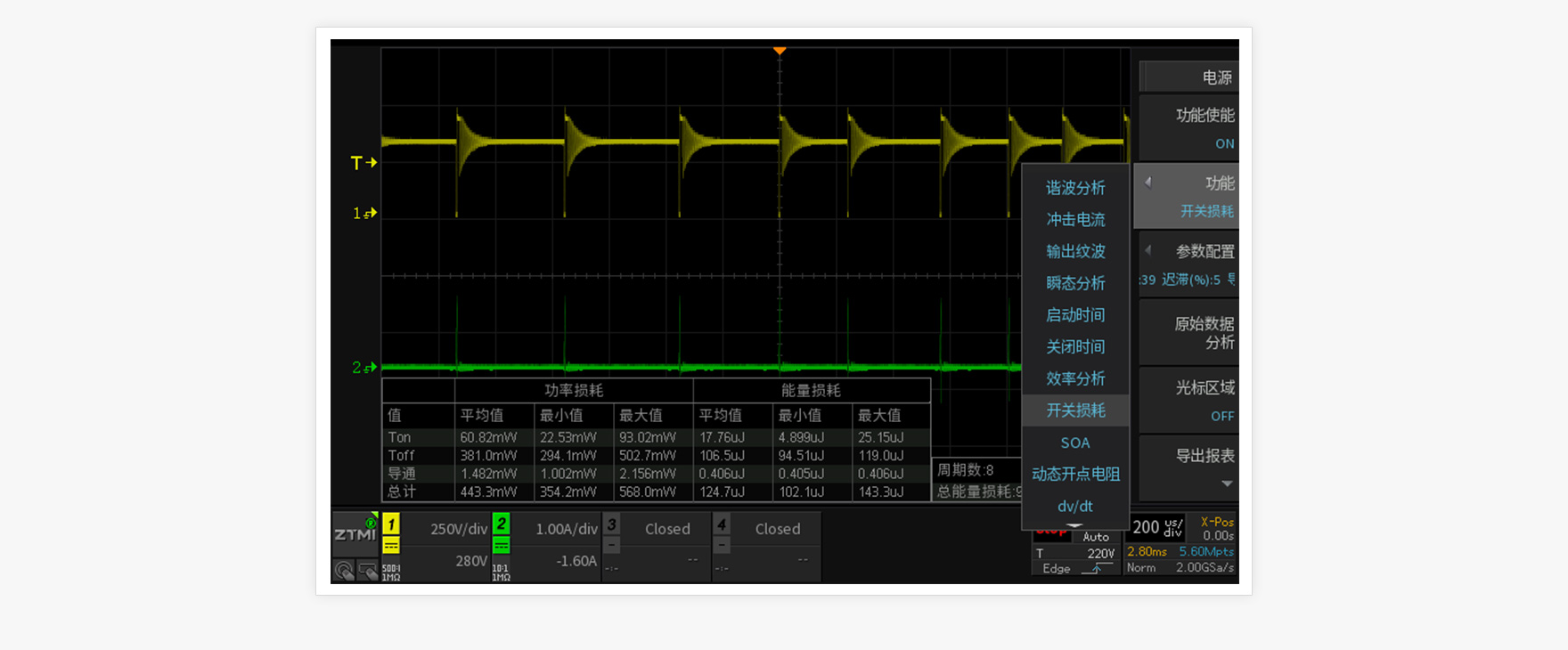

電源分析

開關電源的質量直接影響到產品的技術性能以及其安全性和可靠性。電源測試項目多，計算量大，統計繁瑣等問題一直困擾著工程師們，為了解決這些問題，致遠電子在示波器中增加開關損耗、SOA、電感測試等電源分析功能。如在電感測試功能中可直接對電感、有功功率等項目進行計算，方便工程師快速、準確地測試電源產品。

我們示波器的起源

  • 2024
    ZUS5000高精度應用分析型示波器
    12bitADC | 5GSa/s采樣率 | 500MHz模擬帶寬
  • 2023
    ZUS6000高精度行業應用示波器
    讓用戶實現更高精度、更強專業、更加智能的測試與分析！
  • 2022
    打破帶寬的概念，全新定義ZDS5000行業分析型示波器
  • 2016
    ZDS4000系列示波器上市，數據挖掘與分析！
  • 2014
    ZDS2022示波器震撼上市，再現科技實力！
  • 2012
    第三款示波器研制成功，為了提升用戶體驗，我們毅然選擇推遲發布。
    大器晚成，因為我們追求精品。
  • 2010
    第二款示波器面市，并小批量試產，由于達不到"精品"要求，
    我們寧愿放棄市場機遇而開始研發第三款示波器。
    同年，啟動1GHz放大器和5GS/s ADC的方案預研。
  • 2008
    研制出第一款臺式示波器，積累總結經驗，開始第二款示波器的研發。
  • ......
    2007  參與數字示波器國家標準制定。 2005  與高校合作，開始做示波器的預研。 2004  研發虛擬示波器，積累示波器技術。
